Глава 29 Контроль доступа
Руководство пользователя GS-3012/GS-3012F
281
1 Запросы на HTTPS-соединение от Web-браузера с поддержкой SSL поступают (по
умолчанию) на порт 443 Web-сервера (WS) коммутатора.
2 Запросы на HTTP-соединение от Web-браузера поступают (по умолчанию) на порт
80 Web-сервера (WS) коммутатора.

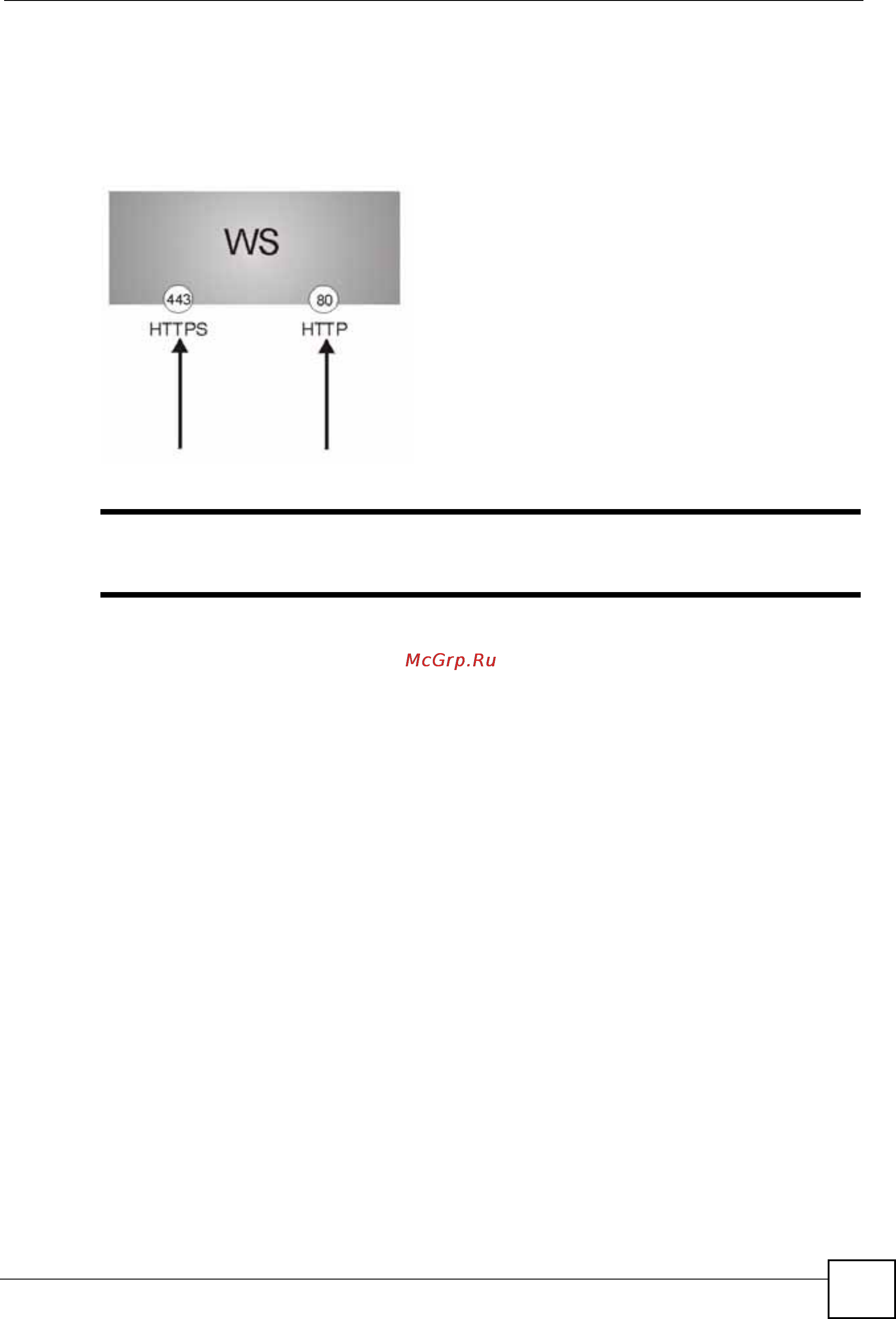

Рисунок 143 Реализация протокола HTTPS
" При отключении HTTP на экране Service Access Control коммутатор
блокирует все попытки соединения по HTTP.
29.8 Пример подключения по протоколу HTTPS
Если порт HTTPS по умолчанию для коммутатора не менялся, введите в адресной
строке браузера «https://IP-адрес коммутатора», где «IP-адрес коммутатора» – это IP-
адрес или доменное имя коммутатора, к которому необходимо получить доступ.
29.8.1 Предупреждения от Internet Explorer
При попытке получить доступ к коммутатору через HTTPS-сервер появится диалоговое
окно Windows с вопросом, доверяете ли вы сертификату сервера. Нажмите кнопку View
Certificate, чтобы проверить, принадлежит ли сертификат коммутатору.
В Internet Explorer появляется следующее сообщение Security Alert. Нажмите Yes,
чтобы проследовать на экран ввода имени пользователя и пароля Web-конфигуратора;
Если нажать No, то доступ к Web-
конфигуратору будет заблокирован.
