Глава 5 Пример первичной настройки
Руководство пользователя GS-3012/GS-3012F
64
1 Выберите в навигационной панели Advanced Application > VLAN и нажмите на
ссылке Static VLAN.

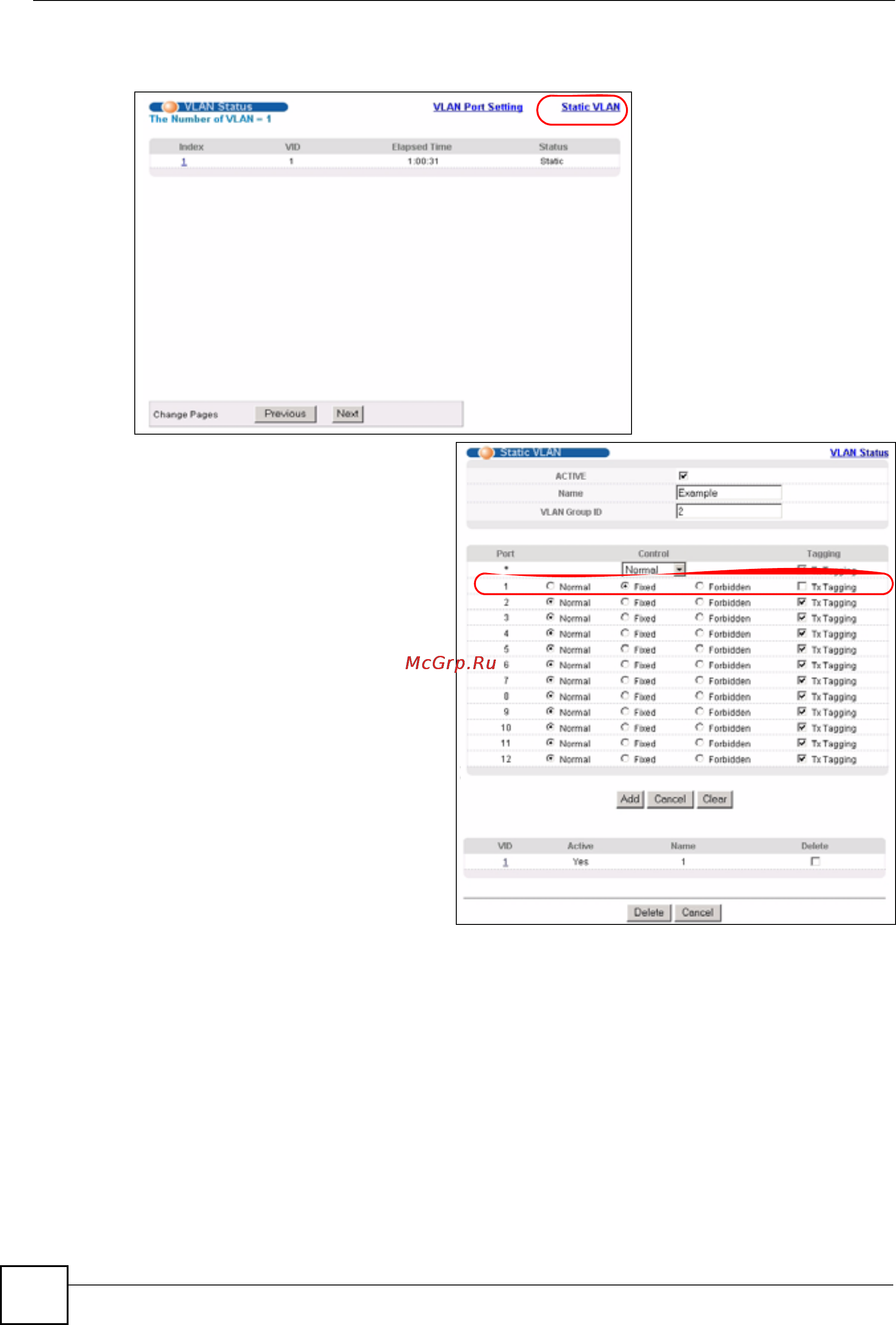

2 На экране Static VLAN
выберите ACTIVE, введите
имя-описание в поле Name и
введите 2 в поле VLAN Group
ID для сети VLAN2.
Примечание: Поле VLAN Group
ID на этом экране и поле
VID на экране меню IP
Setup относятся к одному
и тому
же идентификатору
виртуальной локальной
сети VLAN ID.
3 Поскольку сеть VLAN2
подключена к порту 1
коммутатора, выберите пункт
Fixed, чтобы назначить порт 1
постоянным членом только
этой VLAN.
4 Чтобы не поддерживающие
идентификаторы VLAN устройства (например, компьютеры и концентраторы)
правильно принимали кадры, снимите выделение с переключателя TX Tagging –
тогда коммутатор будет удалять теги VLAN перед отправкой.
5 Нажмите Add, чтобы
сохранить настройки в оперативной памяти. Настройки в
оперативной памяти теряются при отключении питания коммутатора.
