Глава 5 Пример первичной настройки
Руководство пользователя GS-3012/GS-3012F
66

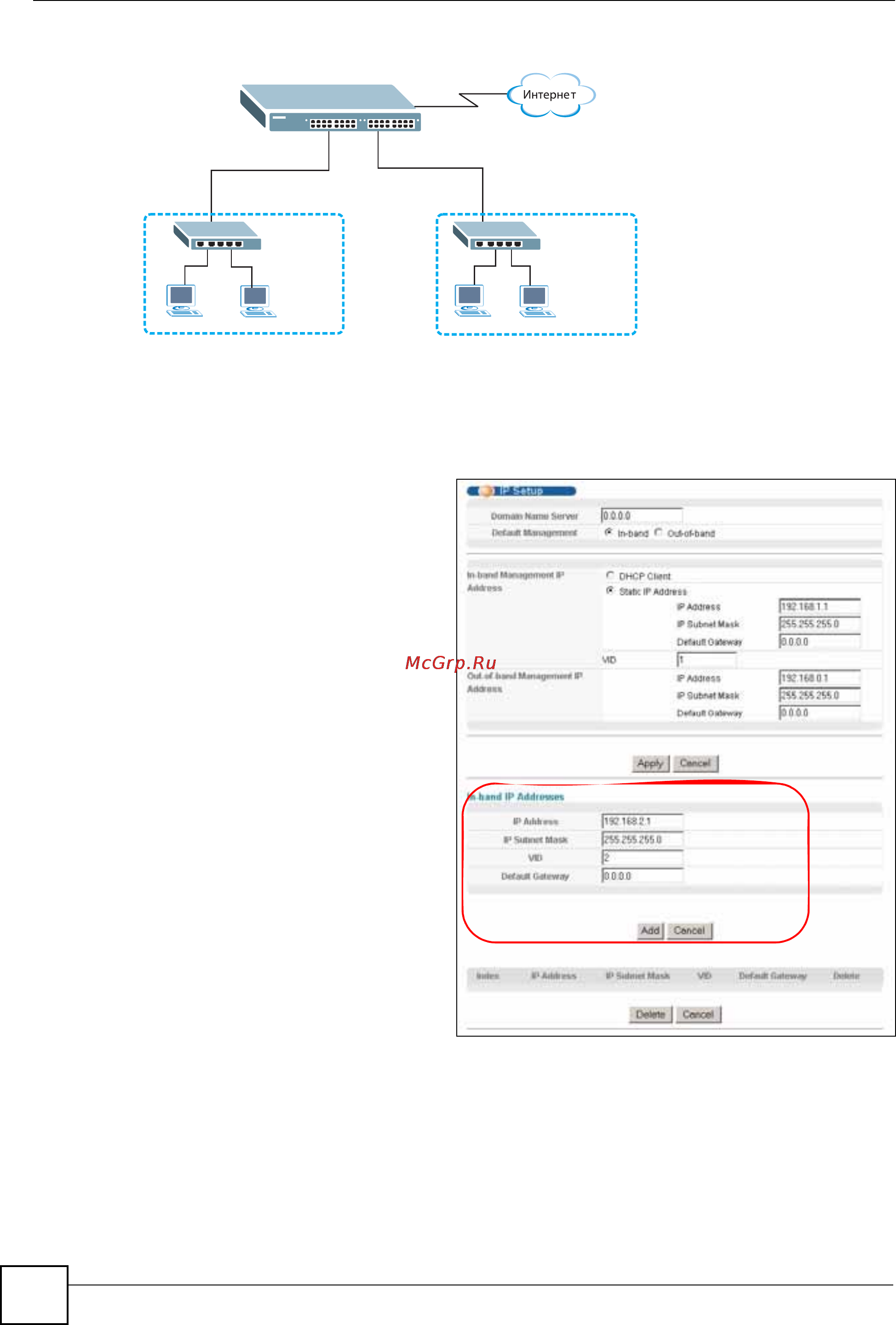

Рисунок 26 Пример первичной настройки: IP-адрес управления
1 Подключите компьютер к любому из портов Ethernet на коммутаторе. Убедитесь,
что компьютер находится в той же подсети, что и коммутатор.
2 Откройте Web-браузер и введите в строке адреса 192.168.1.1 (IP-адрес по
умолчанию), чтобы получить доступ к Web-конфигуратору. Дополнительную
информацию можно найти в разд.4.2 на стр.53.
3 Выберите в навигационной
панели Basic Setting > IP
Setup.
4 Введите нужную информацию
на экране IP Setup.
5 Для сети VLAN2 введите в
качестве IP-адреса 192.168.2.1
и маску подсети 255.255.255.0.
6 В поле VID введите
идентификатор группы
VLAN, к которой должен
принадлежать этот IP-адрес
управления. Это должно быть
то же значение, которое было
введено в поле VLAN ID на
экране меню Static VLAN.
7 Нажмите Add, чтобы
сохранить
изменения в
оперативной памяти.
Настройки в оперативной
памяти теряются при
отключении питания
коммутатора.
VLAN2
192.168.1.x
192.168.2.1
VLAN 1
