Предупреждения по безопасности
Руководство пользователя GS-3012/GS-3012F
7
• НЕ пытайтесь отремонтировать адаптер питания или шнур питания. Обратитесь к
местному поставщику и закажите новый.
• Не используйте устройство вне помещений; все соединения также должны
проходить внутри помещений. Существует опасность поражения электрическим
током в результате удара молнии.
• НЕ заслоняйте вентиляционные отверстия устройства, так как ограниченный приток
воздуха может послужить причиной
повреждения устройства.
• Длина зачищенного (оголенного) силового провода не должна превышать 7 мм.

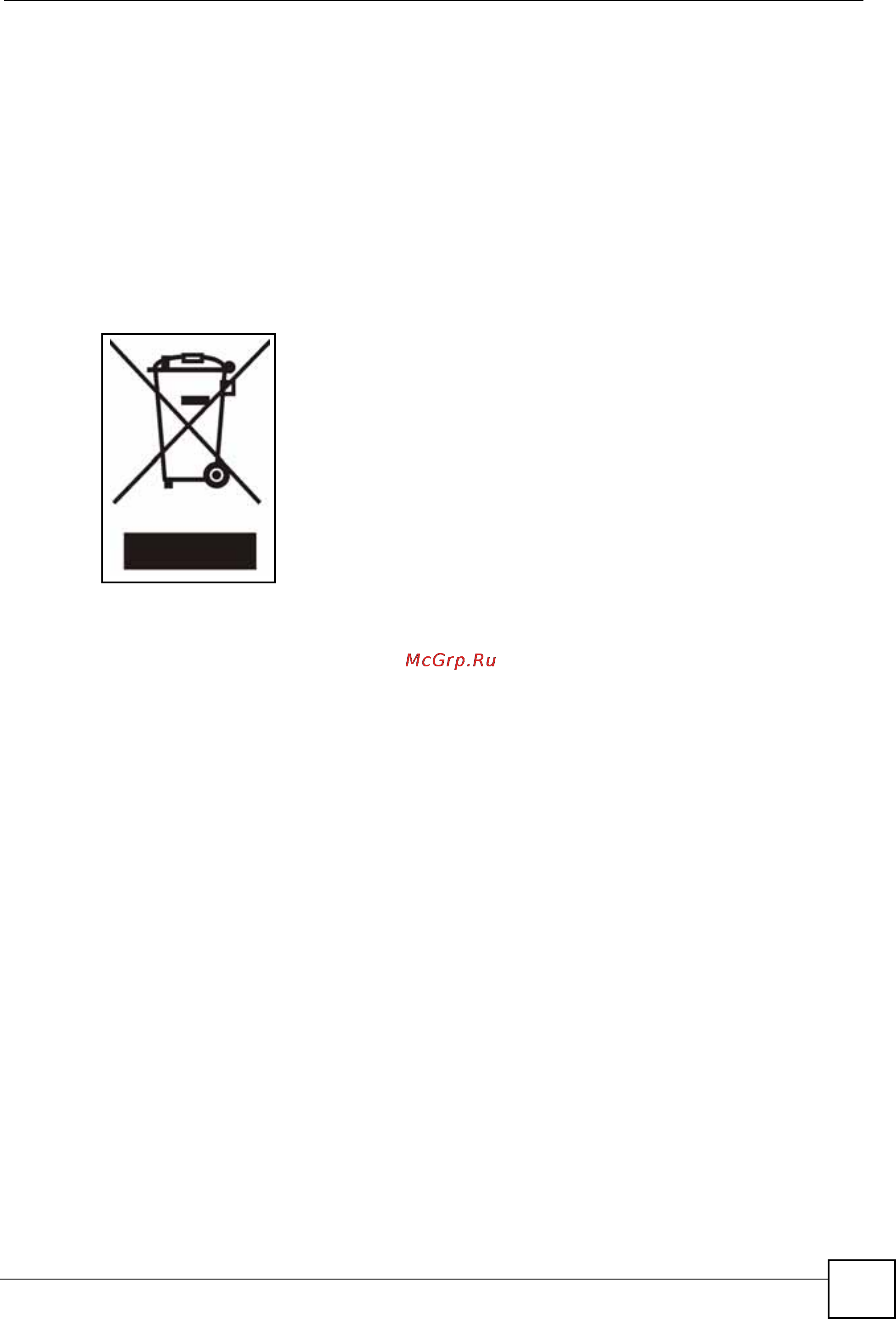

Данное изделие подлежит утилизации. Соблюдайте надлежащие требования по
утилизации.
