101
ЭКСПЛУАТАЦИЯ
Подвесные моторы типа T оборудова
ны электриче ским подъемником, кото
рый дает возможность регулировать
наклон мотора во время движения и
поднимать его из воды после причали
вания. Угол наклона можно регулиро
вать как во время постоянного дви
жения, так и во время разгона, чтобы
получить максималь ную скорость и
оптимальную управ ляемость и умень
шить потребление топлива.
Чтобы отрегулировать оптимальный
наклон подвесного мотора в зависи
мости от условий движения, нажимай
те на верхний («UP») или нижний («DN»)
край выключателя.
Подъемник работает, пока Вы удер
живаете нажатую клавишу выключа
теля, и выключится, как только Вы ее
отпустите. Чтобы наклонить подвес
ной мотор на небольшой угол, сильно
нажмите и сразу же отпустите соот
ветствующий («UP» (вверх) или «DN»
(вниз)) край клавиши.

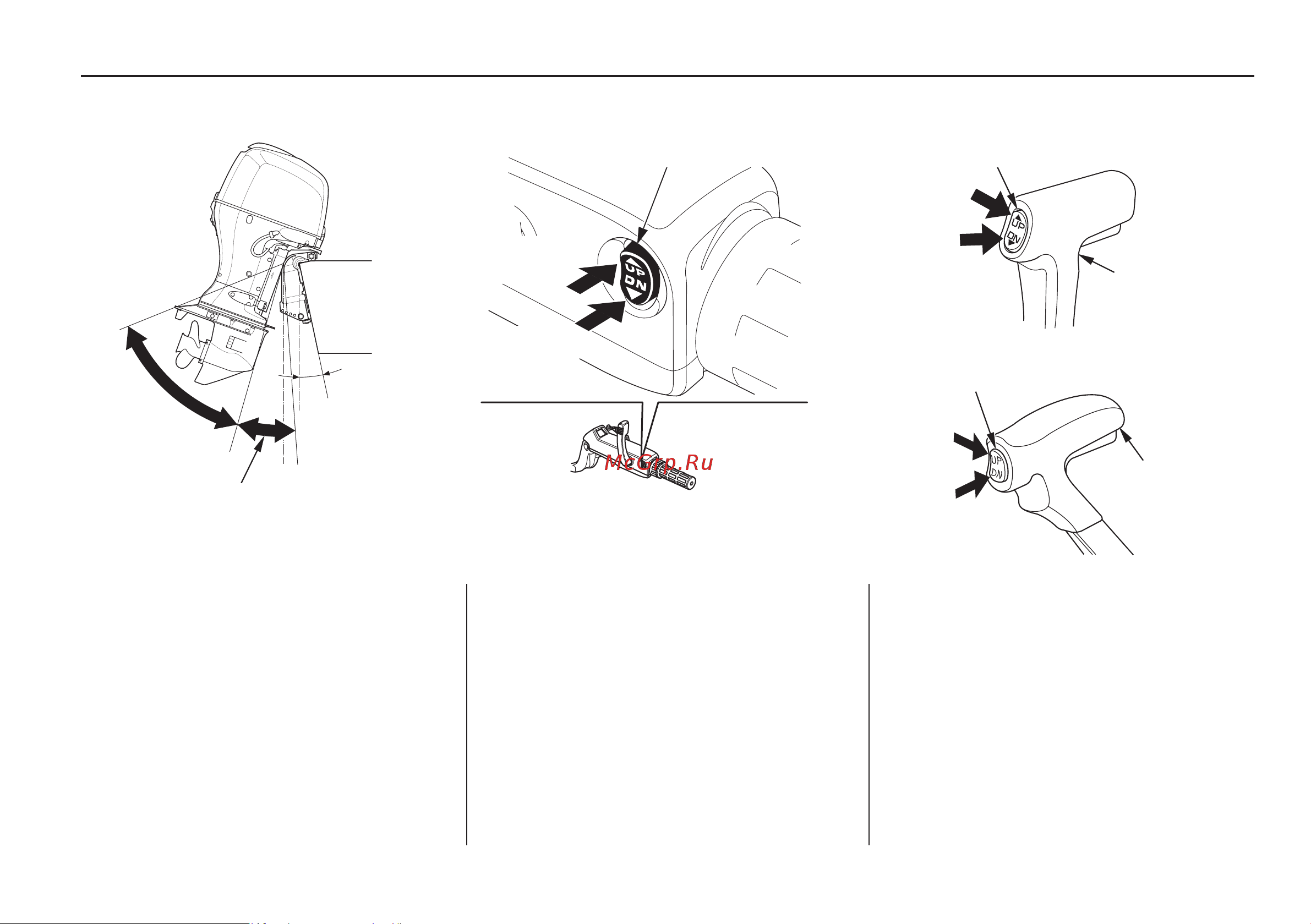

Регулировка наклона мотора (тип R1)
(тип R2)
(тип Н)
нажмите «UP»,
чтобы поднять
нажмите «UP»,
чтобы поднять
нажмите «UP»,
чтобы поднять
нажмите «DN»,
чтобы опустить
нажмите «DN»,
чтобы опустить
нажмите «DN»,
чтобы опустить
ВЫКЛЮЧАТЕЛЬ ПОДЪЕМНИКА
ВЫКЛЮЧАТЕЛЬ ПОДЪЕМНИКА
РЫЧАГ
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
РЫЧАГ
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
ВЫКЛЮЧАТЕЛЬ ПОДЪЕМНИКА
(ВЕРТИКАЛЬ)
(когда угол наклона
транца составляет 12°)
УГОЛ
ПОДЪЕМА
УГОЛ НАКЛОНА
68°
16°
0°
– 4°
0°
12°
