Honda BF 100 [95/164] Эксплуатация
![Honda BF 90 DK5 LRTR [95/164] Эксплуатация](/views2/1240233/page95/bg5f.png)
95
ЭКСПЛУАТАЦИЯ

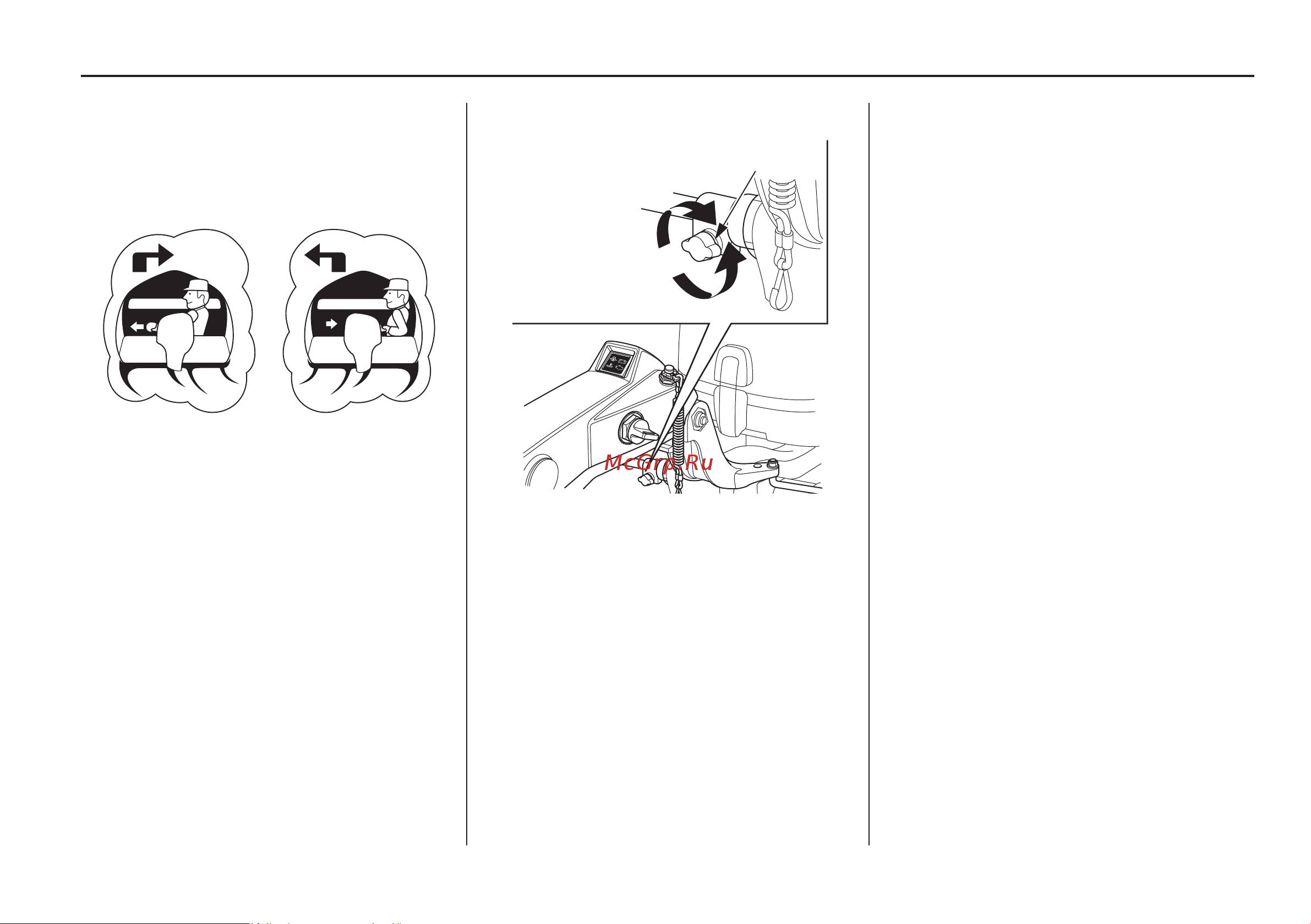

Повороты
(тип Н)
(тип R)
РЕГУЛЯТОР ЧУВСТВИТЕЛЬНОСТИ
РУМПЕЛЯ
Принцип румпельного управления ло
д кой заключается в том, чтобы по
во рачи вать румпель в направлении,
про тивопо ложном желательному на
правлению движения. Чтобы повер
нуть лод ку вправо, поверните румпель
влево. Чтобы повернуть лодку влево,
повер ните румпель вправо.
Чтобы было удобнее держать посто
янный курс лодки во время движения,
воспользуйтесь регулятором чувстви
тельности румпеля.
Поверните этот регулятор по часовой
стрелке, чтобы уменьшить чувстви
тельность румпеля и получить возмож
ность удерживать курс.
Поверните регулятор против часовой
стрелки, чтобы увеличить чувствитель
ность румпеля и улучшить управляе
мость лодки.
Управляйте лодкой так же, как и обыч
ным автомобилем.
увеличить
чувствительность
уменьшить
чувствительность
поверните
румпель влево
поверните
румпель вправо
ПОВОРОТ НАПРАВО ПОВОРОТ НАЛЕВО
