152
ХРАНЕНИЕ
Условия хранения и перевозки

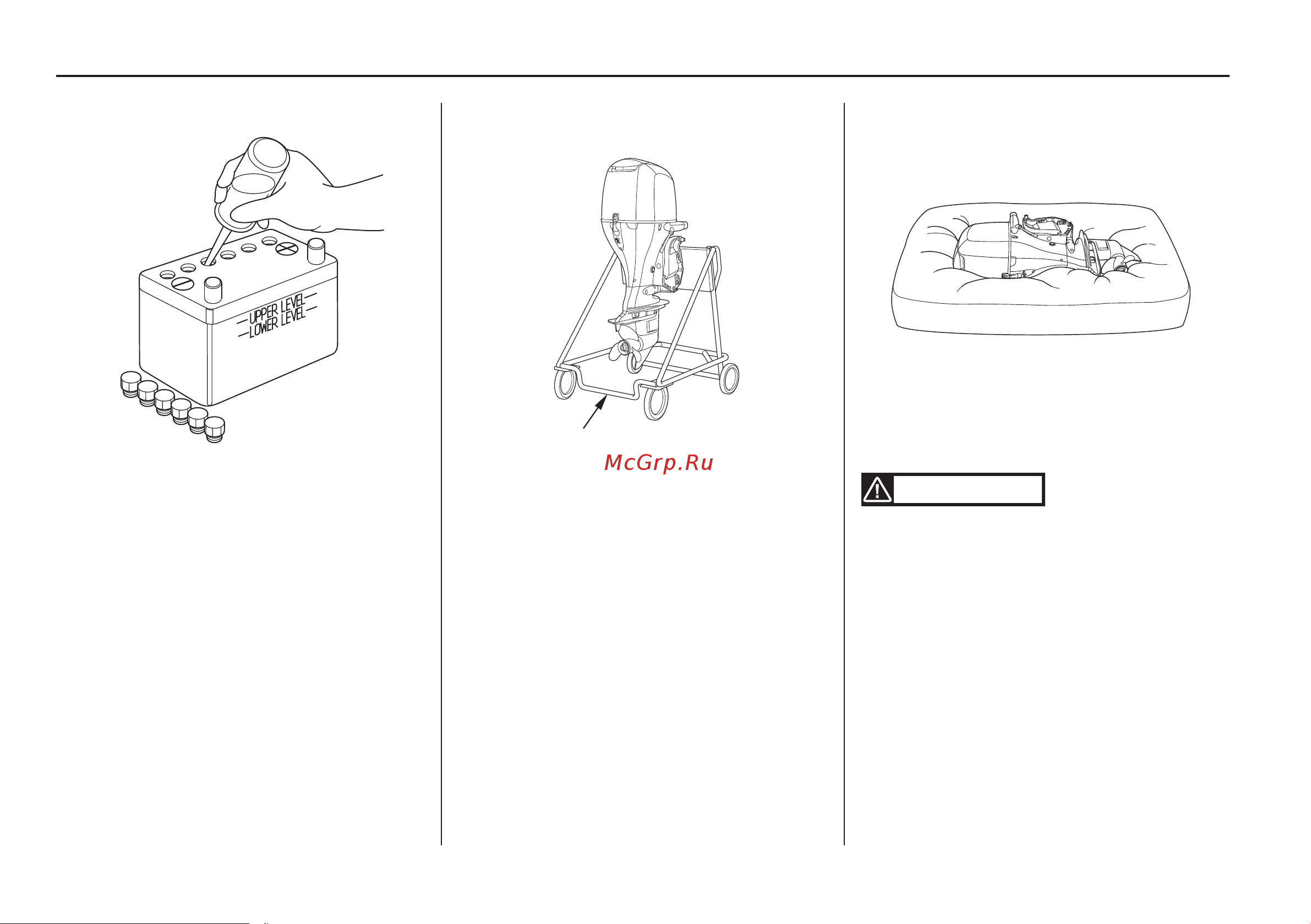

3. Долейте в ячейки батареи дистилли
рованную воду до верхней отметки
на ее стенке. Не заполняйте бата
рею ВЫШЕ верхней отметки.
4. Храните аккумуляторную батарею в
горизонтальном состоянии в сухом,
прохладном и хорошо проветрива
емом помещении, защищенном от
прямых солнечных лучей.
5. Раз в месяц проверяйте плотность
электролита и подзаряжайте акку
муляторную батарею, чтобы прод
лить срок ее службы.
Храните подвесной мотор в вертикаль
ном или горизонтальном состоянии,
как показано на схемах вверху. Зафик
сируйте транцевый кронштейн мотора
на перекладине транспортировочной
стойки при помощи болтов и гаек. Хра
ните мотор в хорошо проветриваемом
сухом помещении, защищенном от
прямого солнечного света и влаги.
трАнспортировоЧнАЯ стойкА
осторожно
Избегайте продолжительного хра
нения подвесного мотора в гори
зонтальном состоянии. Если же Вы
вынуждены хранить мотор на боку,
обязательно слейте моторное масло
и защитите корпус мотора, обернув
его полиуретаном или толстым оде
ялом. Хранение или транспорти ро
вка мотора в другом положении мо
жет стать причиной механических
повреждений и протечек моторного
масла.
(кладите левой стороной вниз)
