24

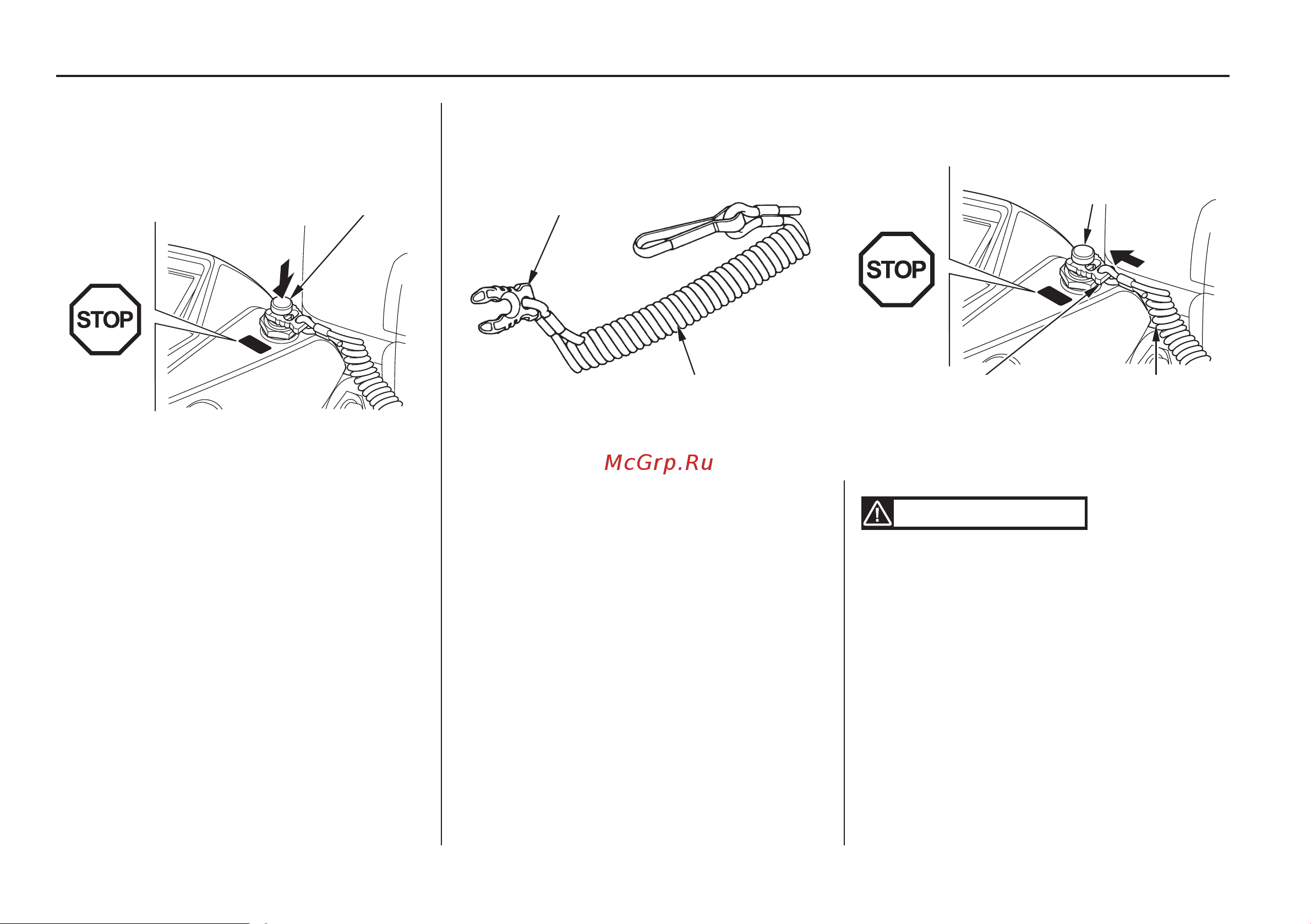

ОРГАНЫ УПРАВЛЕНИЯ И КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ (тип Н)
Аварийный выключатель двигателя Аварийный линь со скобой
Чтобы немедленно остановить двига
тель, нажмите аварийный выключа
тель двигателя.
Линь аварийного выключателя двига
теля предназначен для остановки дви
гателя в экстренных ситуациях: при
падении водителя за борт или потере
возможности управления.
Скоба на конце линя блокирует ава
рийный выключатель двигателя. Как
только скоба снята, двигатель автома
тически останавливается.
Следите, чтобы при работе подвесного
мотора аварийный линь был надежно
закреплен на запястье судоводителя.
ПРедУПРеждеНие
Если линь аварийного выключателя
двигателя не будет зафиксирован
должным образом, то, при падении
водителя за борт или потере воз
можности управления лодка полно
стью выйдет изпод контроля.
Для обеспечения безопасности води
теля и пассажиров необходимо, чтобы
скоба фикси ровала выключатель дви
гателя в под нятом состоянии. Другой
конец линя должен быть надежно за
креплен на запястье судоводителя.
СКОБА АвАРиЙНОгО
выКлючАтеля
двигАтеля
лиНь АвАРиЙНОгО
выКлючАтеля
двигАтеля
АвАРиЙНыЙ выКлючАтель двигАтеля
лиНь АвАРиЙНОгО
выКлючАтеля двигАтеля
АвАРиЙНыЙ
выКлючАтель
двигАтеля
остановить
остановить
СКОБА АвАРиЙНОгО
выКлючАтеля
двигАтеля
