41
(тип Н)
(тип R1)
(типы R2, R3)

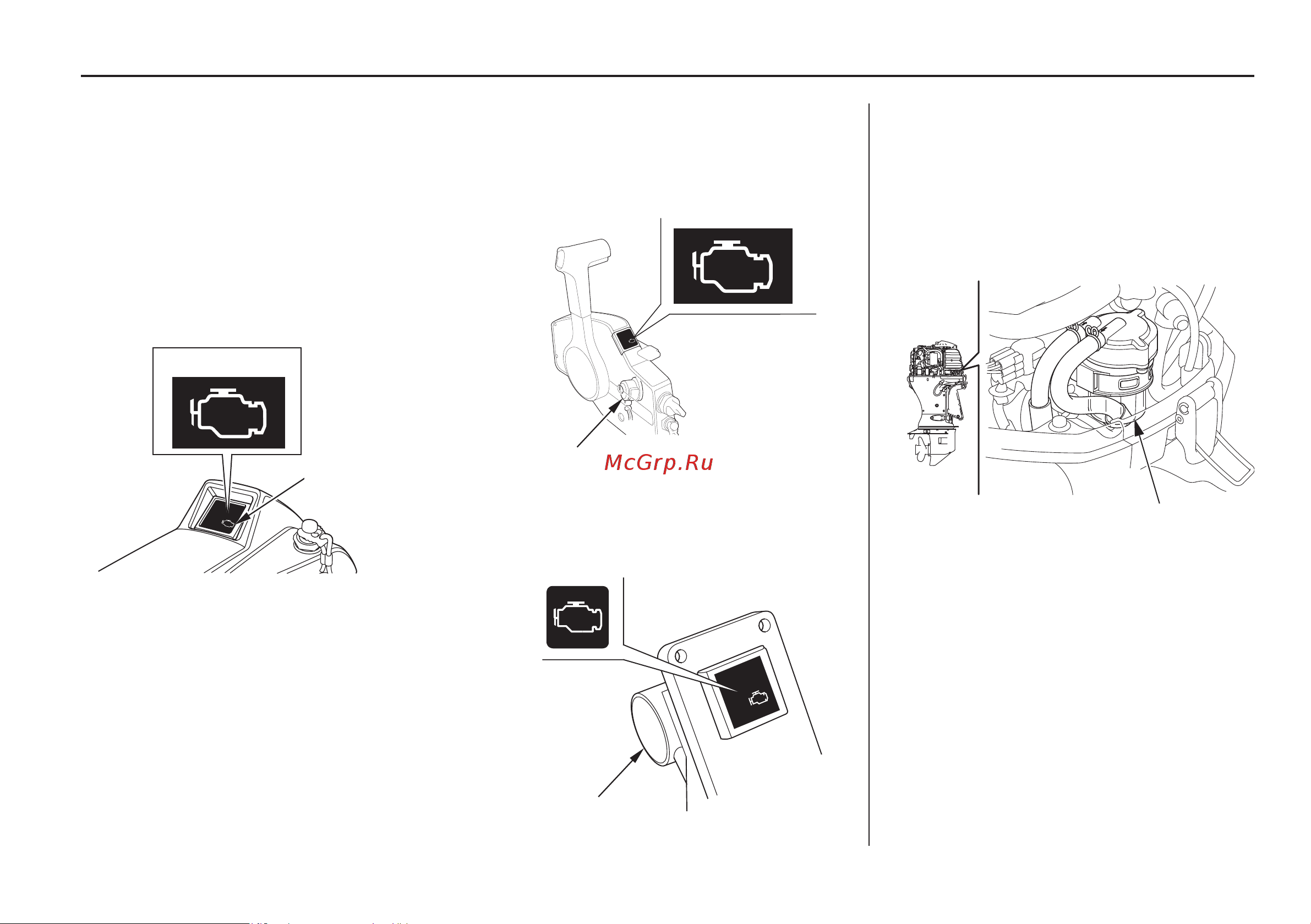

ОРГАНЫ УПРАВЛЕНИЯ И КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ (для всех типов)
В случае нарушения работы систем
управления двигателя включается сиг
на лизатор PGMFІ и звучит сигнал зум
мера.
Включенный зуммер свидетельствует,
что во влагоотделителе топливной си
стемы накопилась вода.
Сигнализатор/зуммер нарушения
работы PGM-FI (программированного
впрыска топлива)
Зуммер влагоотделителя
