36
ОРГАНЫ УПРАВЛЕНИЯ И КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ (тип Т)
Клапан ручного подъема
Клапан ручного подъема предоставля
ет возможность поднимать и опускать
подвесной мотор вручную, если элек
трический подъемник по определен
ной причине не работает.
Чтобы выключить электрический подъ
емник и поднять мотор вручную, по
верните клапан ручного подъема под
левым транцевым кронштейном на 1 – 2
оборота против часовой стрелки. Что
бы повернуть этот клапан, воспользуй
тесь отверткой с плоским жалом.
Подняв или опустив подвесной мотор,
надежно затяните клапан, повернув его
до конца по ча совой стрелке.
Прежде чем поворачивать клапан руч
ного подъема, проверьте, чтобы под
мотором не было людей, поскольку,
если разблокировать (повернуть про
тив часовой стрелки) этот клапан, под
нятый подвесной мотор сразу упадет.
Прежде чем запускать двигатель, обя
зательно закройте клапан ручного
подъема, иначе во время движения
задним ходом подвесной мотор может
подняться из воды.

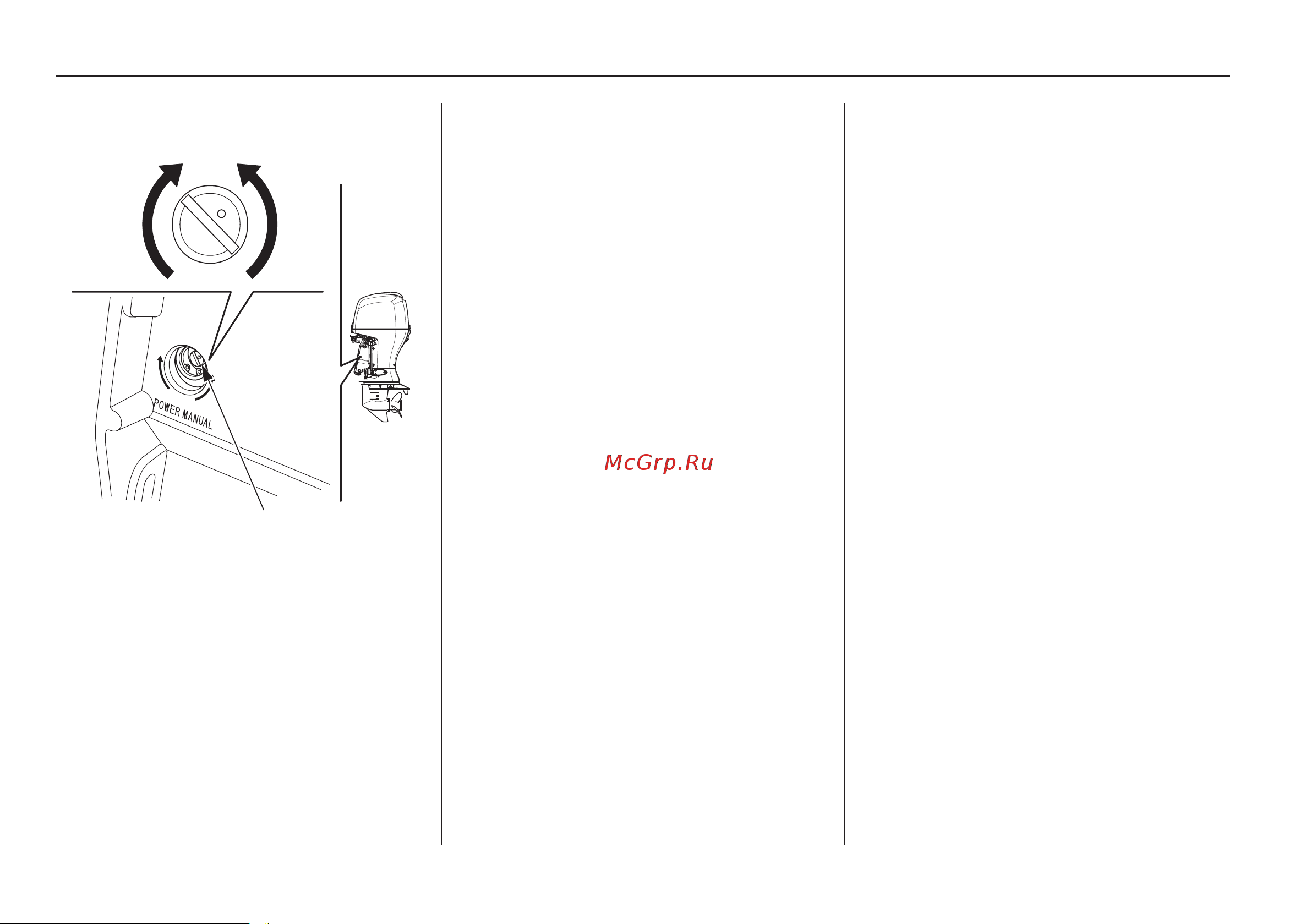

КлАПАН РУчНОгО ПОдЪеМА
АВТО
(зафиксировать)
ВРУЧНУЮ
(разблокировать)
