11

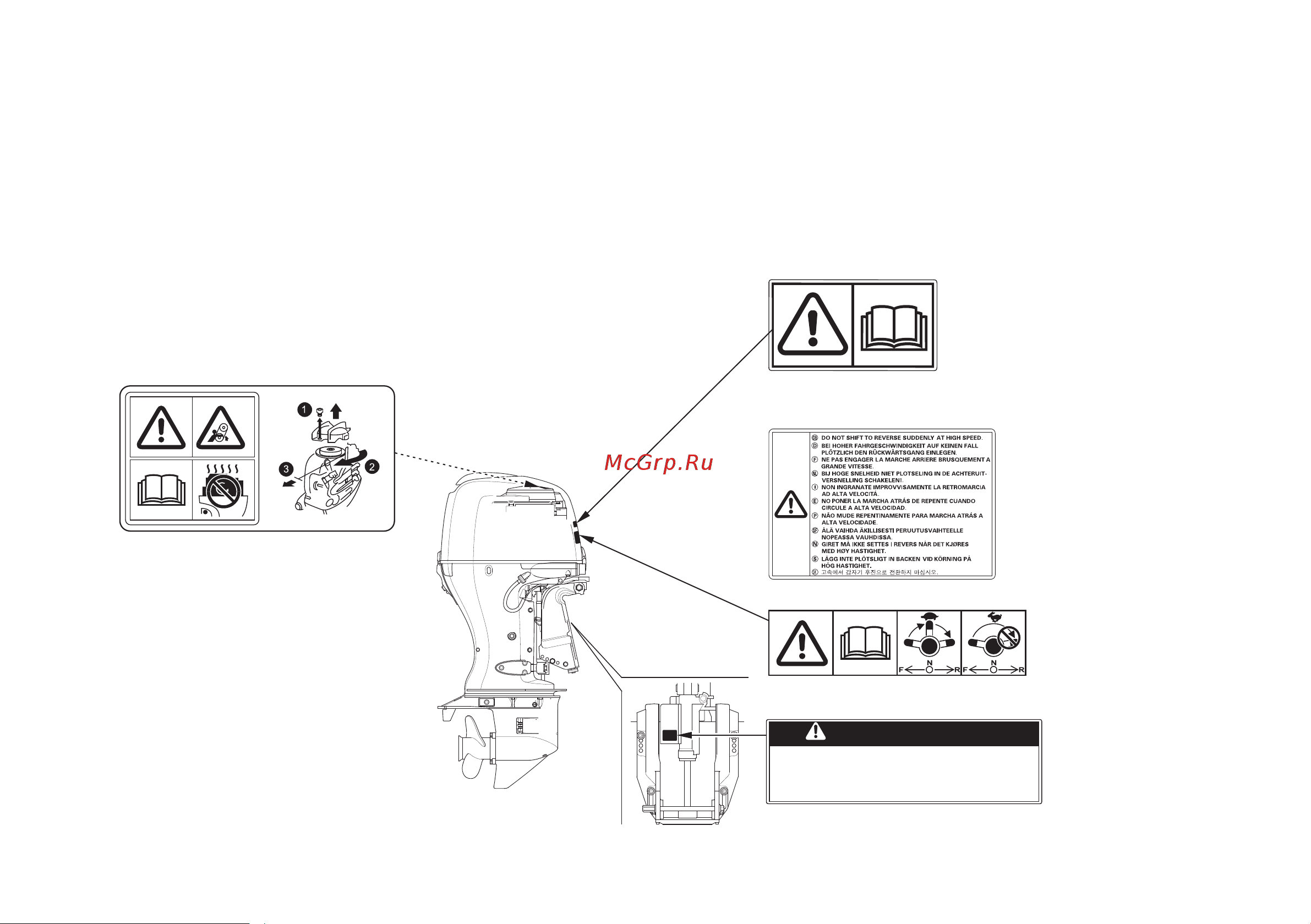

2. РАСПОЛОЖЕНИЕ ТАБЛИЧЕК
[Стандартная комплектация]
Данные таблички и наклейки расположены в указанных на схеме местах. Они предназначены для предостережения о
возможной опасности получения серьезных травм. Внимательно прочитайте надписи на табличках и наклейках, а также
замечания и предупреждения, которые содержатся в данном Руководстве. Если таблички отклеиваются, или надписи на
них становятся неразборчивыми, обратитесь к официальному дилеру компании Honda для их замены.
ПРОЧИТАЙТЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ПРОЧИТАЙТЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ:
АВАРИЙНЫЙ ЗАПУСК ДВИГАТЕЛЯ
ПРОЧИТАЙТЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ:
ПЕРЕКЛЮЧЕНИЕ ПЕРЕДАЧ
ВЗРЫВООПАСНО!
[тип G]
2. РАСПОЛОЖЕНИЕ ТАБЛИЧЕК
Не переключайте
трансмиссию в режим
заднего хода на высокой
скорости двигателя.
ПРЕДУПРЕЖДЕНИЕ
ЗАПОЛНЕНО ГАЗОМ ПОД ДАВЛЕНИЕМ.
Не разбирать. Не нагревать.
