Honda BF 100 [21/164] Расположение основных узлов и деталей
![Honda BF 90 DK5 LRTR [21/164] Расположение основных узлов и деталей](/views2/1240233/page21/bg15.png)
21

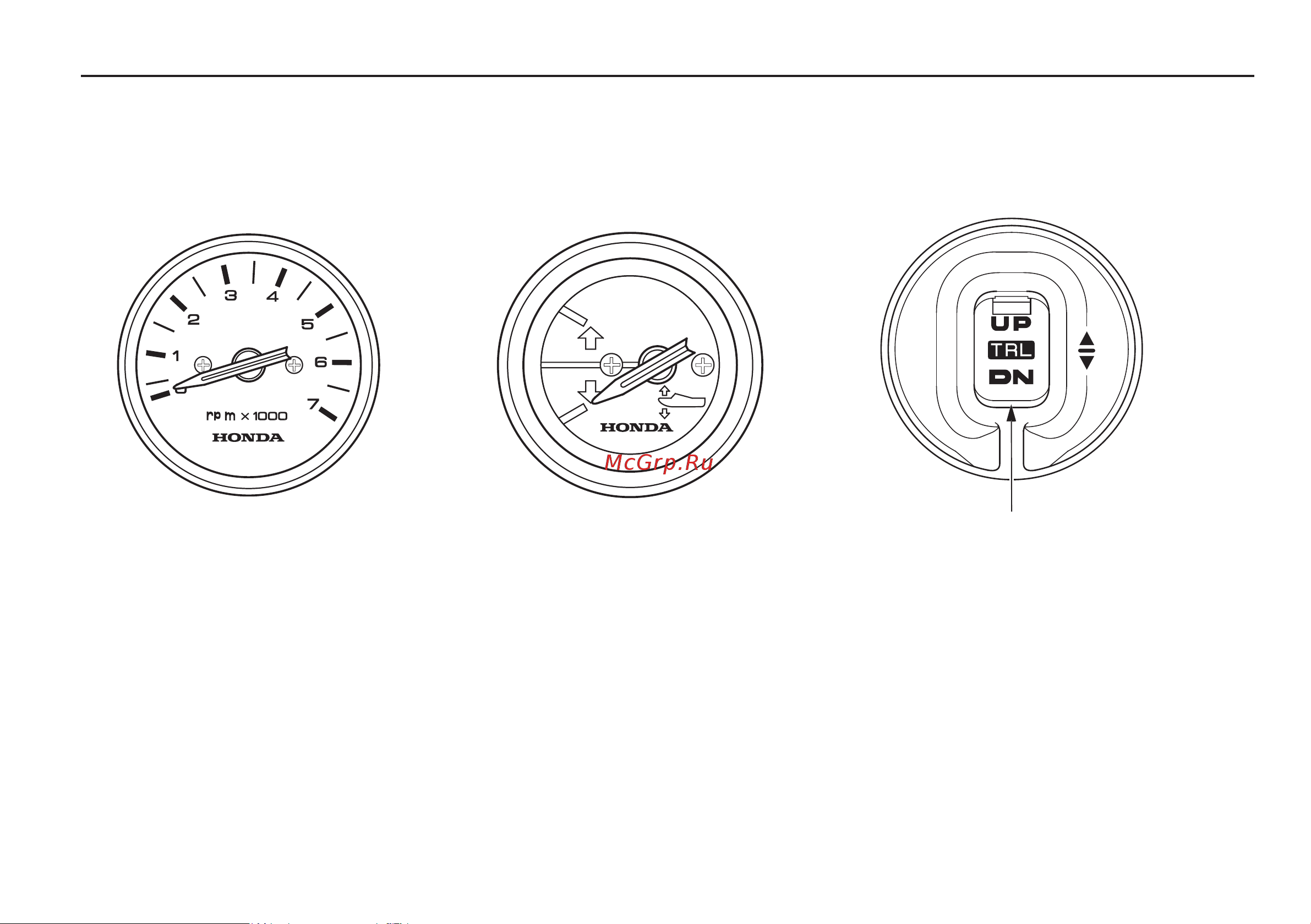

КЛАВИшА РЕГУЛИРОВКИ
СКОРОСТИ ТРОЛЛИНГА
ТАХОмЕТР
(в комплекте или
как дополнительное оборудование)
УКАЗАТЕЛЬ УГЛА ДИФФЕРЕНТА
(в комплекте или
как дополнительное оборудование)
РЕГУЛЯТОР СКОРОСТИ ТРОЛЛИНГА
(дополнительное оборудование: Тип R)
РАСПОЛОЖЕНИЕ ОСНОВНЫХ УЗЛОВ И ДЕТАЛЕЙ
