106
ЭКСПЛУАТАЦИЯ
(тип R1)
(тип Н)
(тип R2)
(тип R3)

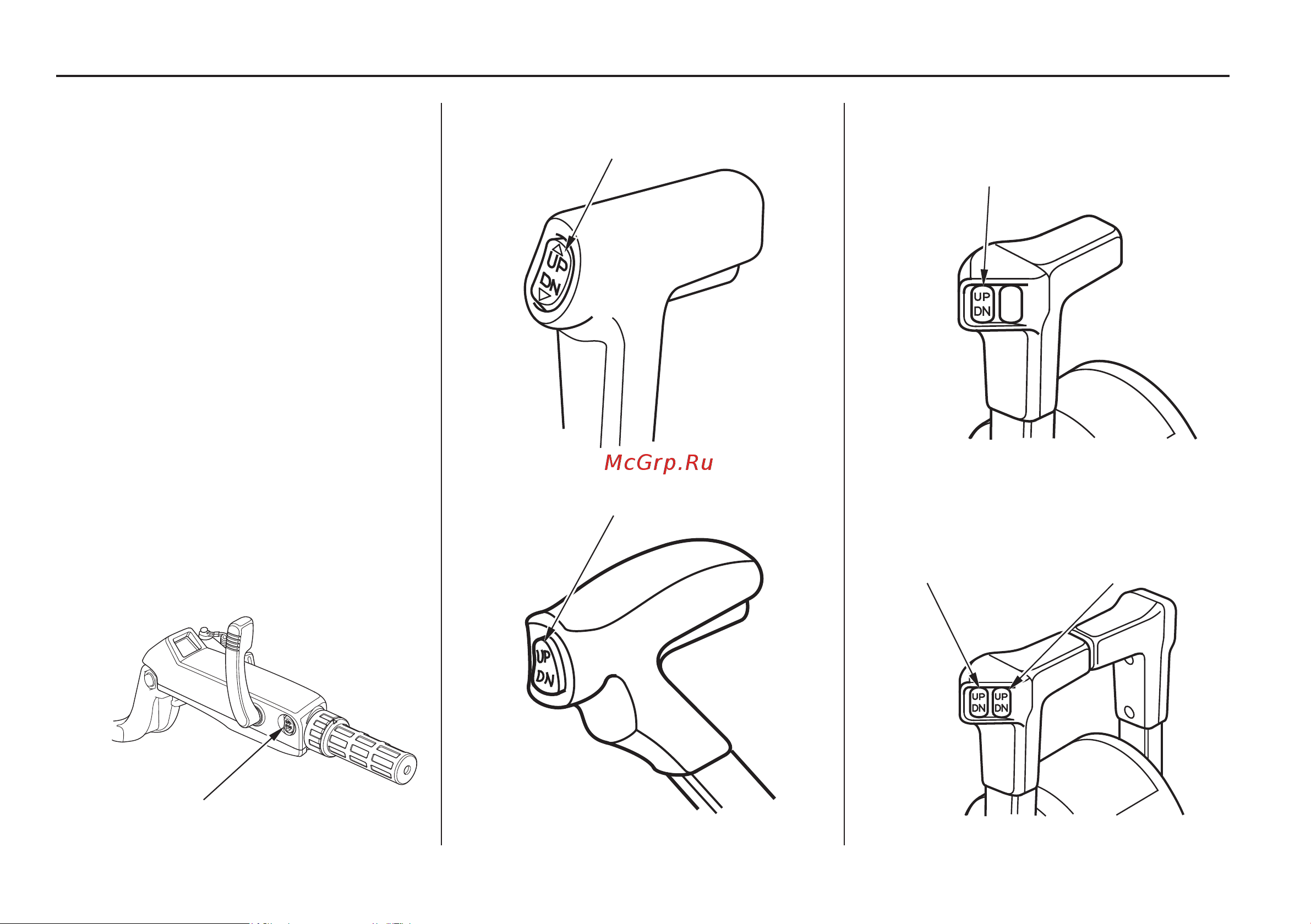

ВЫКЛЮЧАТЕЛЬ ПОДЪЕМНИКА
ВЫКЛЮЧАТЕЛЬ ПОДЪЕМНИКА
ВЫКЛЮЧАТЕЛЬ ПОДЪЕМНИКА
ВЫКЛЮЧАТЕЛЬ ПОДЪЕМНИКА
ВЫКЛЮЧАТЕЛЬ ПОДЪЕМНИКА
(левый) (правый)
Подъем подвесного мотора из воды
(тип Т)
Поднимайте подвесной мотор, чтобы
избежать повреждения гребного винта
и нижнего редуктора вследствие уда
ра о дно во время подхода к берегу
или стоянки на мелководье.
Если лодка оборудована двумя под
весными моторами, выполняйте ука
занные операции для обоих моторов.
1. Переведите рычаг переключения
передач или рычаг дистанционно
го управления в положение «НЕЙ
ТРАЛЬ» и остановите двигатель.
2. Нажмите на верхний край выключа
теля подъемника («UР») и поднимите
мотор в требуемое положение.
● одномоторная лодка:
● двухмоторная лодка:
