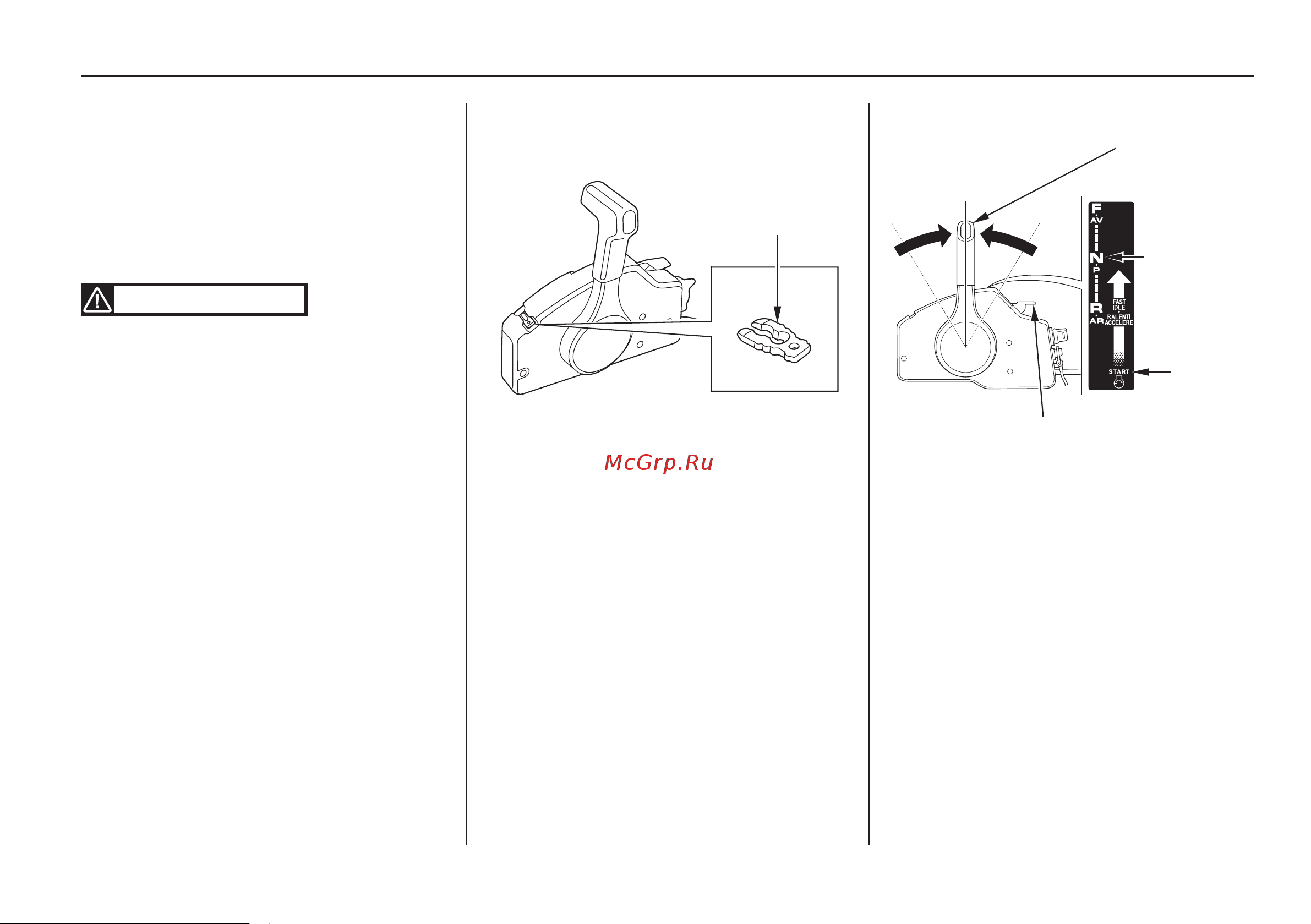

ПУСК ДВИГАТЕЛЯ
запаСНаЯ СкОба
аВаРиЙНОгО
ВыкЛючаТеЛЯ
дВигаТеЛЯ
Рычаг диСТаНЦиОННОгО упРаВЛеНиЯ
НеЙТРаЛЬ
НЕЙТРАЛЬ
запуСк
Рычаг хОЛОСТОгО хОда
1. Зафиксируйте аварийный выклю-
чатель двигателя скобой на конце
линя аварийной остановки. Свобод-
ный конец аварийного линя должен
быть надежно зафиксирован на за-
пястье судоводителя
пРедупРеЖдеНие
Если линь аварийного выключателя
двигателя не будет зафиксирован
на руке, то при падении водителя
за борт или потере возможности
управления подвесным мотором
лодка выйдет изпод контроля и мо
жет травмировать как водителя, так
и пассажиров. Кроме того, могут по
страдать люди, которые находятся
рядом с лодкой.
ПРИМЕЧАНИЕ:
Если не зафиксировать аварийный вы-
ключатель двигателя скобой, двига-
тель не заведется.
Запасная скоба аварийного выключа-
теля двигателя находится в гнезде на
корпусе пульта дистанционного управ-
ления.
2. Переведите рычаг дистанционного
управления в положение «НЕЙТРАЛЬ».
3. Оставляйте рычаг холостого хода в
начальном (крайнем нижнем) поло-
жении.
