43
ОРГАНЫ УПРАВЛЕНИЯ И КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ (для всех типов)
Сквозь данные отверстия вода посту
пает в систему охлаждения двигателя.
Данное отверстие предназначено для
контроля циркуляции воды в системе
охлаждения двигателя.
После запуска двигателя убедитесь,
что из контрольного отверстия выте
кает вода. Если вода не вытекает или
из отверстия идет пар, это свидетель
ствует о выходе системы охлаждения
двигателя из строя.

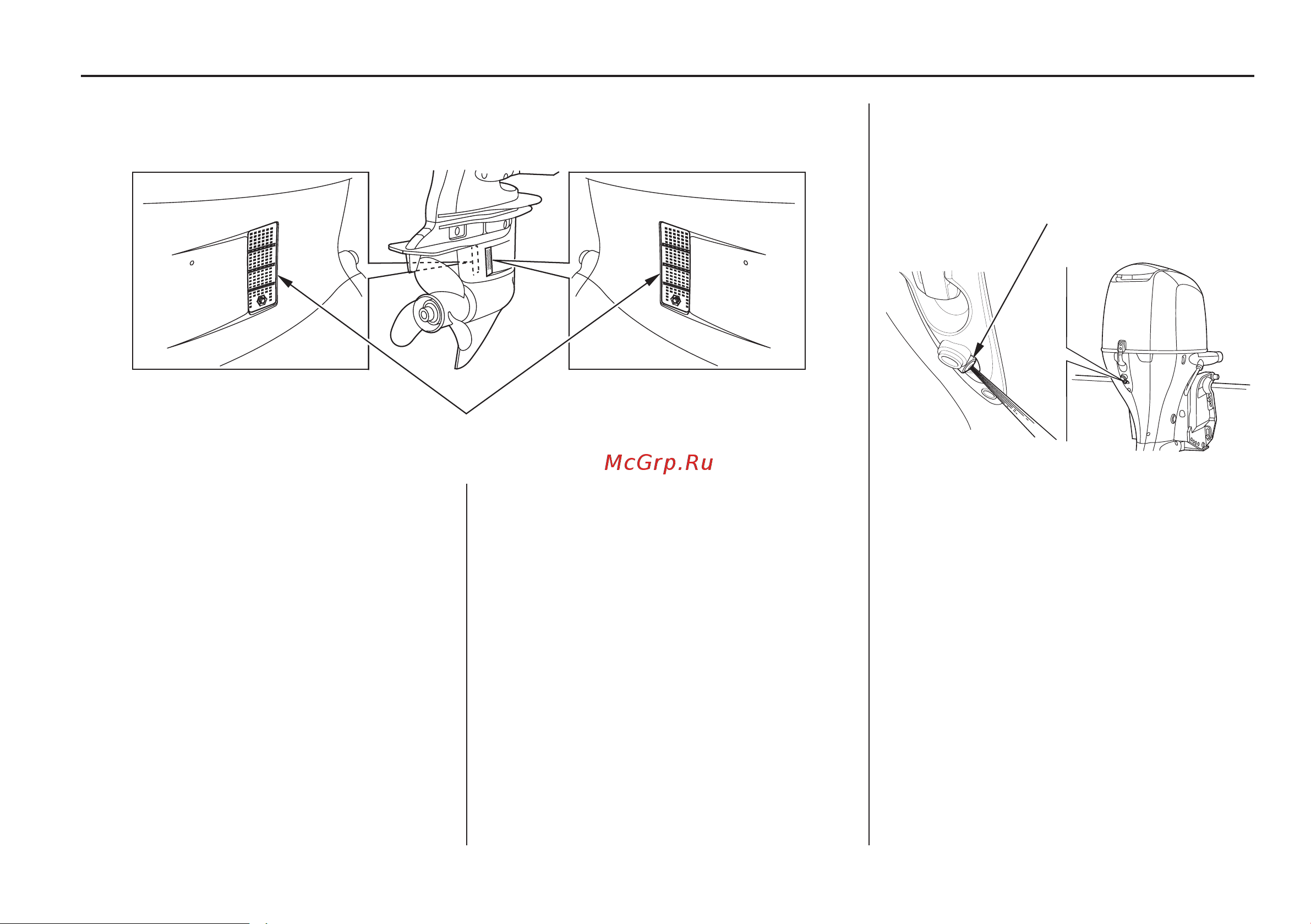

Входные отверстия системы
охлаждения
Контрольное отверстие системы
охлаждения
вХОдНые ОтвеРСтия СиСтеМы ОХлАждеНия
КОНтРОльНОе ОтвеРСтие
СиСтеМы ОХлАждеНия
(с каждой стороны)
