97

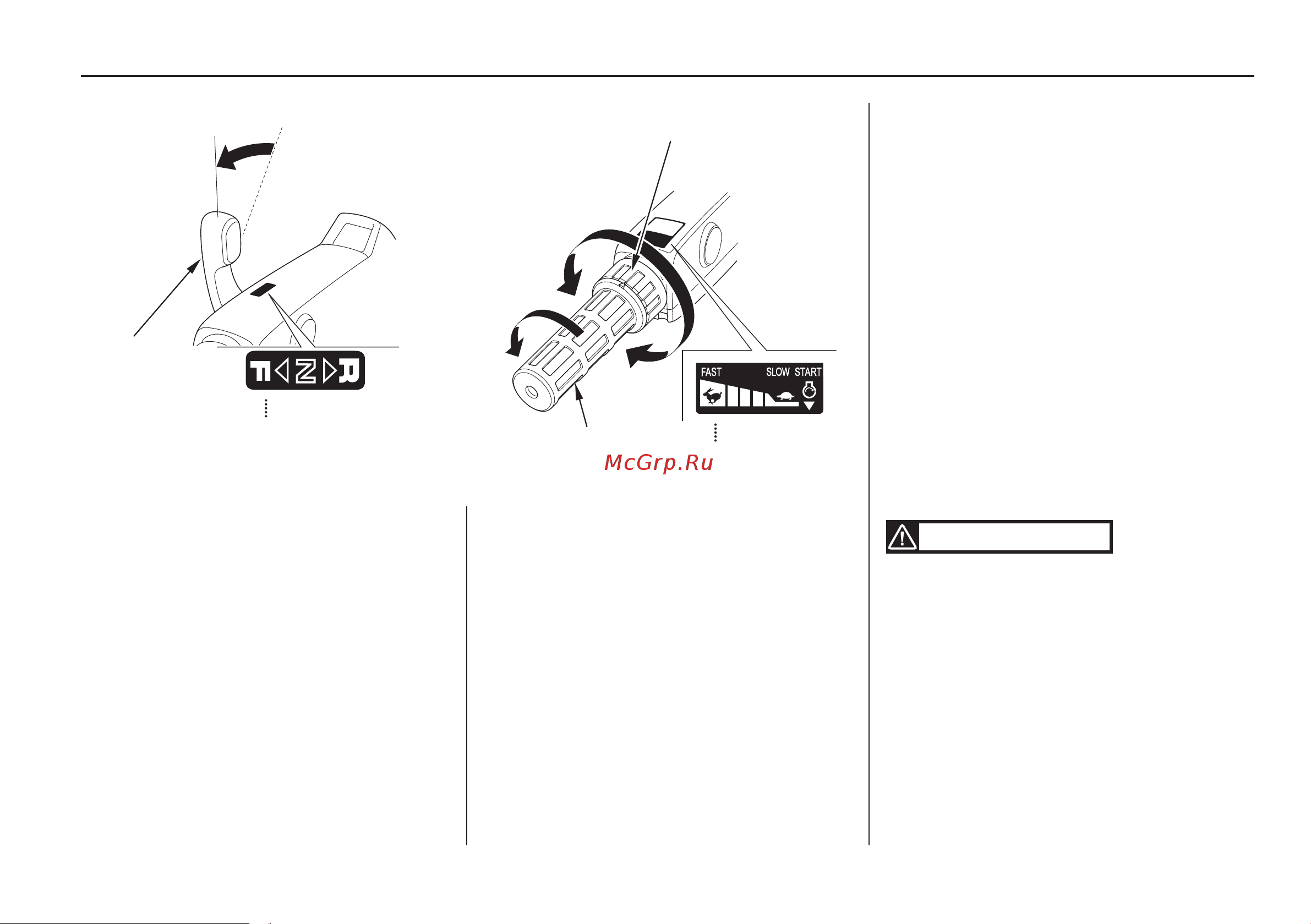

ЭКСПЛУАТАЦИЯ
ВПЕРЕД
бЫСТРО
ВПЕРЕД
РЫЧАГ
ПЕРЕКЛЮЧЕНИЯ
ПЕРЕДАЧ
ФИКСАТОР
РУКОЯТКА
АКСЕЛЕРАТОРА
БЫСТРО
ПРИМЕЧАНИЕ:
●
Во время движения на полной ско
рости частота вращения двигателя
должна быть в диапазоне: от 5 000
до 6 000 об/мин для BF80A, от 5 300
до 6 300 об/мин для BF90D и от 5 500
до 6 300 об/мин для BF100A.
●
Если Вы ощутили резкое увеличе
ние оборотов двигателя (вследствие
выхода корпуса лодки из воды или
кавитации), немедленно переведите
рукоятку акселератора в направле
нии «МЕДЛЕННО».
●
См. раздел «Выбор гребного винта»
(стр. 58), чтобы понять связь между
винтом и оборотами двигателя.
ПРЕДУПРЕЖДЕНИЕ
Не пользуйтесь подвесным мотором
со снятым защитным кожухом. Кон
такт с подвижными частями двига
теля может привести к травмам, а
попадание воды в двигатель может
вывести его из строя.
ПРИМЕЧАНИЕ:
Для улучшения ходовых характери
стик располагайте груз и пассажиров
таким образом, чтобы равномерно
рас пределить вес по плоскости лодки.
1. Переведите рычаг переключения пе
редач в положение «ВПЕРЕД» .
2. Поверните рукоятку акселератора в
направлении «БЫСТРО», чтобы уве
личить скорость движения лодки. С
целью экономии топлива не откры
вайте дроссель больше, чем на 80%
от максимума.
Чтобы зафиксировать рукоятку аксе
лератора, по верните фиксатор по ча
совой стрелке. Чтобы разблокировать
рукоятку ак селератора и самостоя
тельно регули ровать частоту враще ния
двигателя, поверните фиксатор против
часовой стрелки.
