118

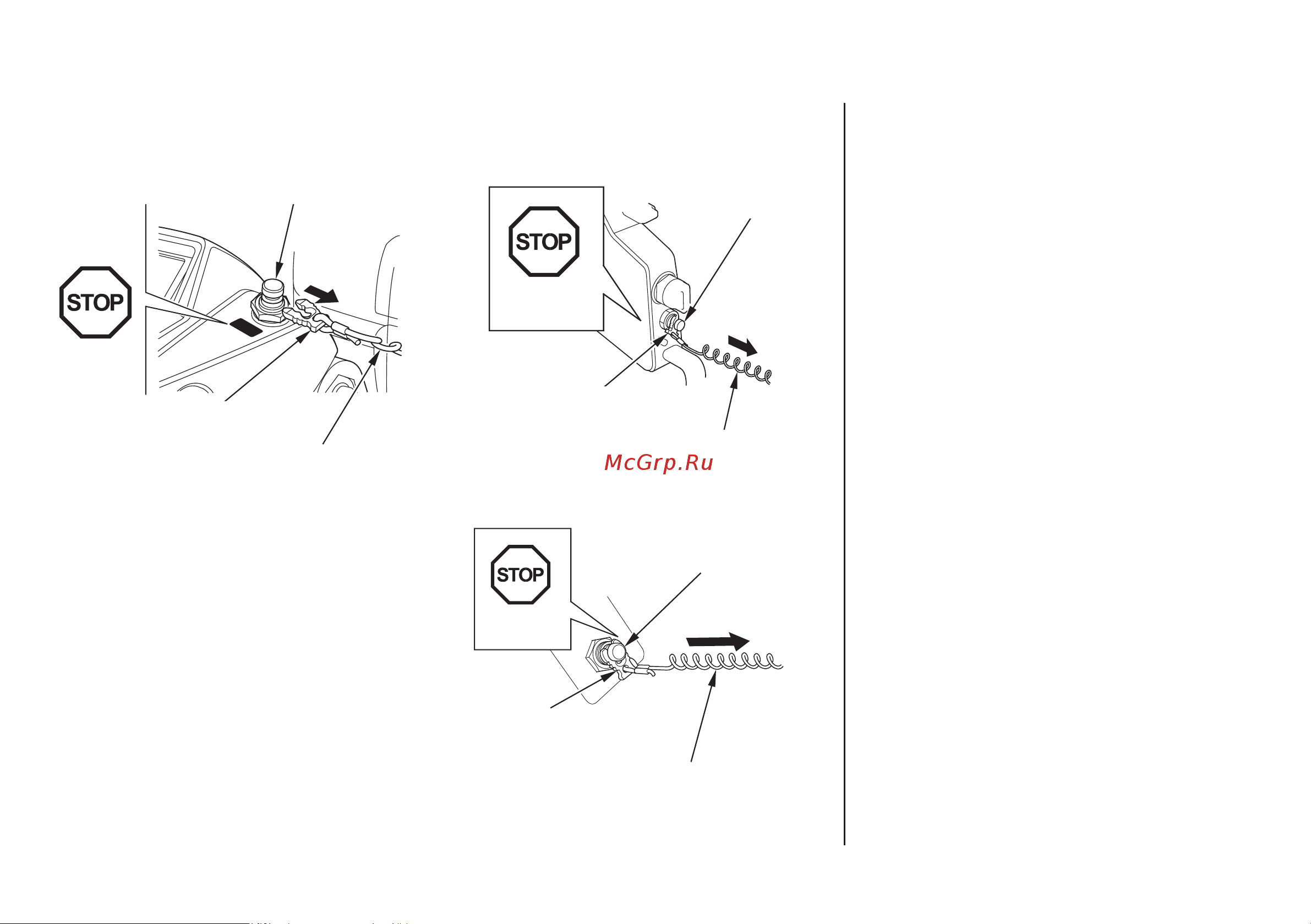

Аварийная остановка двигателя
(тип Н) (тип R1)
(типы R2, R3)
СКОБА АВАРИЙНОГО
ВЫКЛЮЧАТЕЛЯ
ДВИГАТЕЛЯ
СКОБА АВАРИЙНОГО
ВЫКЛЮЧАТЕЛЯ
ДВИГАТЕЛЯ
СКОБА АВАРИЙНОГО
ВЫКЛЮЧАТЕЛЯ
ДВИГАТЕЛЯ
ЛИНЬ АВАРИЙНОГО
ВЫКЛЮЧАТЕЛЯ
ДВИГАТЕЛЯ
ЛИНЬ АВАРИЙНОГО
ВЫКЛЮЧАТЕЛЯ
ЛИНЬ АВАРИЙНОГО
ВЫКЛЮЧАТЕЛЯ
АВАРИЙНЫЙ ВЫКЛЮЧАТЕЛЬ ДВИГАТЕЛЯ
АВАРИЙНЫЙ
ВЫКЛЮЧАТЕЛЬ
ДВИГАТЕЛЯ
АВАРИЙНЫЙ
ВЫКЛЮЧАТЕЛЬ ДВИГАТЕЛЯ
Чтобы срочно остановить двигатель в
чрезвычайной ситуации, потяните за
линь аварийного выключателя, чтобы
сорвать скобу с аварийного выключа
теля двигателя.
ПРИМЕЧАНИЕ:
Советуем иногда останавливать дви
гатель с помощью линя аварийной
остановки двигателя, чтобы проверить
работоспособность аварийного вы
ключателя.
