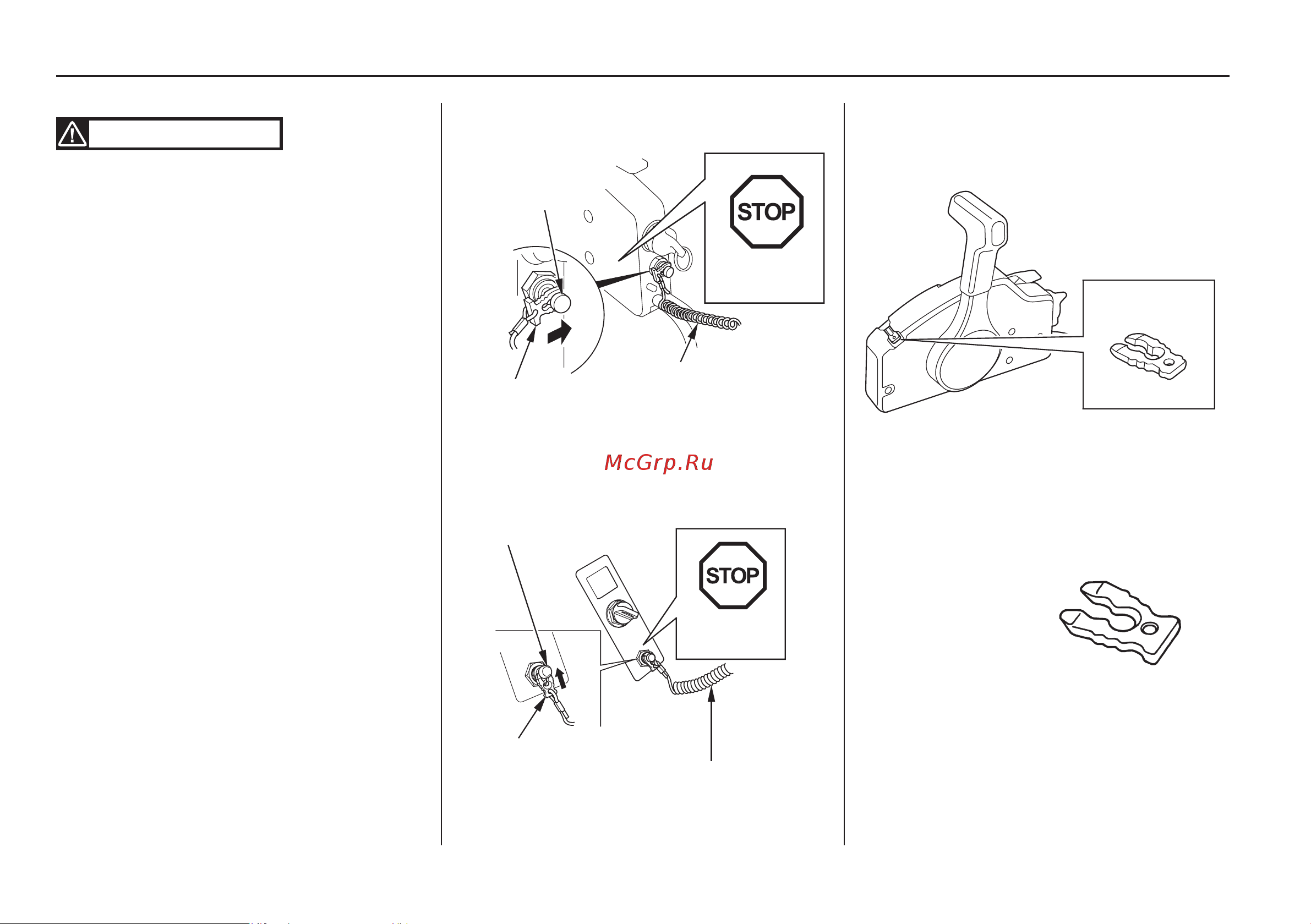

ОРГАНЫ УПРАВЛЕНИЯ И КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ (тип R)
ПРедУПРеждеНие
Если линь аварийного выключателя
не будет присоединен надлежащим
образом, то, например, в случае па
дения судоводителя за борт и потери
возможности руководить мотором,
лодка станет неуправляемой.
Ради безопасности водителя и пасса
жиров лодки следите, чтобы скоба на
конце линя аварийного выключателя
фиксировала аварийный выключатель
двигателя в поднятом состоянии.
Следите, чтобы во время эксплуатации
подвесного мотора другой конец линя
был надежно закреплен на запястье
судоводителя.
Запасная скоба аварийного выключа
теля двигателя не входит в комплект
поставки. Вы можете приобрести ее у
дилера Honda.
Запасная скоба аварийного выключа
теля двигателя находится в гнезде на
корпусе пульта дистанционного управ
ления.
АвАРиЙНыЙ
выКлючАтель
двигАтеля
АвАРиЙНыЙ выКлючАтель
двигАтеля
(тип R1) Запасная скоба аварийного
выключателя двигателя (тип R1)
(типы R2, R3)
(типы R2, R3)
лиНь АвАРиЙНОгО
выКлючАтеля
лиНь АвАРиЙНОгО
выКлючАтеля
ЗАПАСНАя СКОБА
АвАРиЙНОгО
выКлючАтеля
двигАтеля
ЗАПАСНАя СКОБА АвАРиЙНОгО
выКлючАтеля двигАтеля
СКОБА АвАРиЙНОгО
выКлючАтеля
СКОБА АвАРиЙНОгО
выКлючАтеля
остановить
остановить
