107
ЭКСПЛУАТАЦИЯ

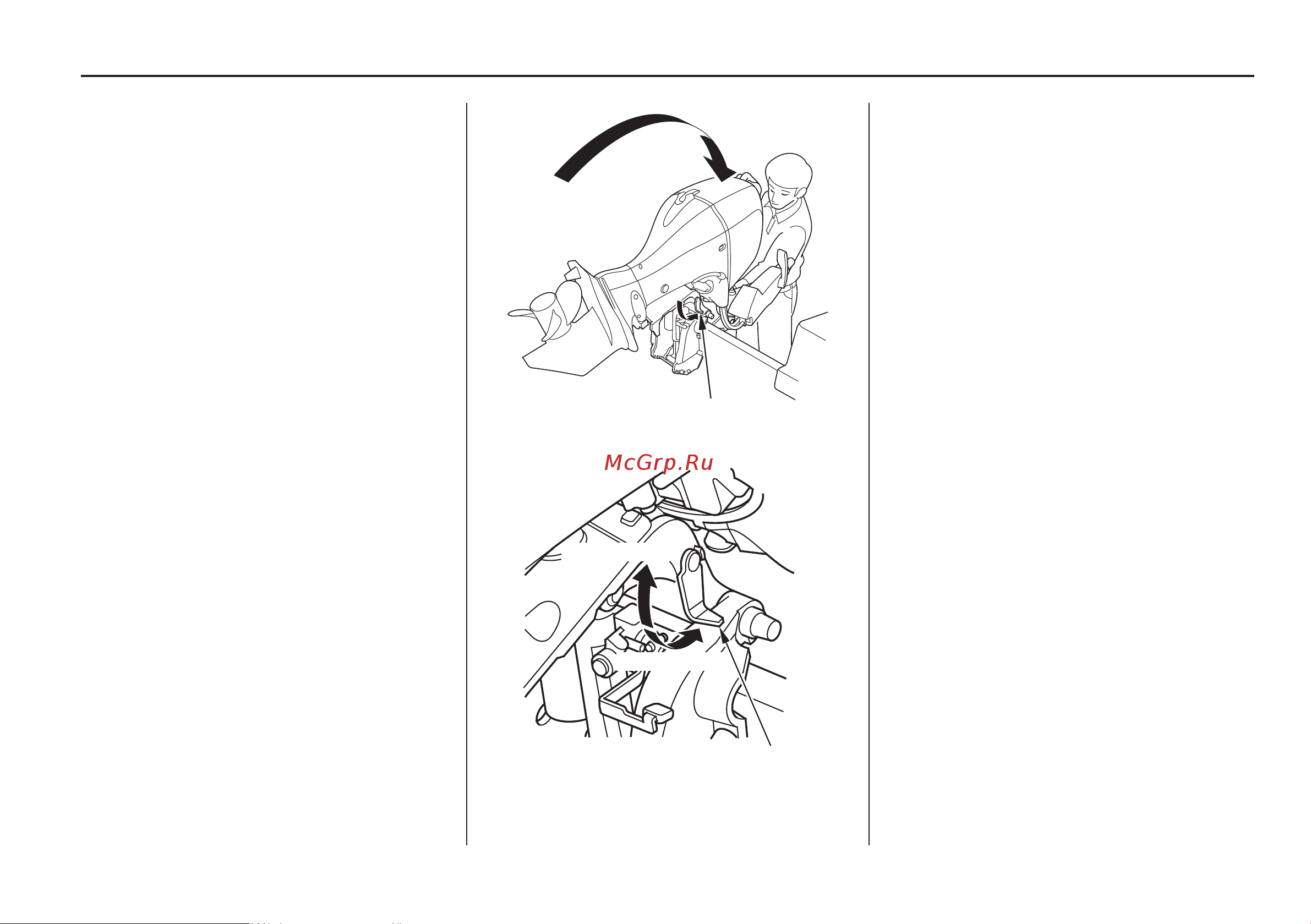

РЫЧАГ ФИКСАТОРА
разблокировать
заблокировать
швартовка (тип G)
Швартуя лодку, вытащите подвесной
мотор из воды и зафиксируйте его в
поднятом состоянии рычагом фиксато
ра. Прежде чем поднимать подвесной
мотор, обязательно переведите рычаг
переключения передач в положение
«НЕЙТРАЛЬ» и остановите двигатель.
ПРИМЕЧАНИЕ:
Прежде чем вынимать мотор из воды,
оставьте его в рабочем положении по
крайней мере на минуту после оста
новки двигателя, чтобы из системы ох
лаждения стекла вода.
Прежде чем поднимать мотор, обяза
тельно остановите двигатель и отсое
дините от него шланг топливопровода.
1. Поднимите рычаг подъема, чтобы
разблокировать подвесной мотор.
Возьмите мотор за ручку на защит
ном кожухе двигателя и поднимите
его до конца (см. стр. 37).
2. Переведите рычаг фиксатора в по
зицию фиксации и осторожно опу
стите мотор, пока этот рычаг не
упрется в транцевый кронштейн.
3. Опустите рычаг подъема, чтобы за
фиксировать подвесной мотор.
4. Чтобы опустить мотор в воду, под
нимите рычаг подъема, потом пере
ведите рычаг фиксатора в положе
ние разблокировки и осторожно
опустите мотор в воду. Опустите ры
чаг подъема, чтобы зафиксировать
подвесной мотор.
РЫЧАГ ФИКСАТОРА МОТОРА
В ПОДНЯТОМ СОСТОЯНИИ
