139

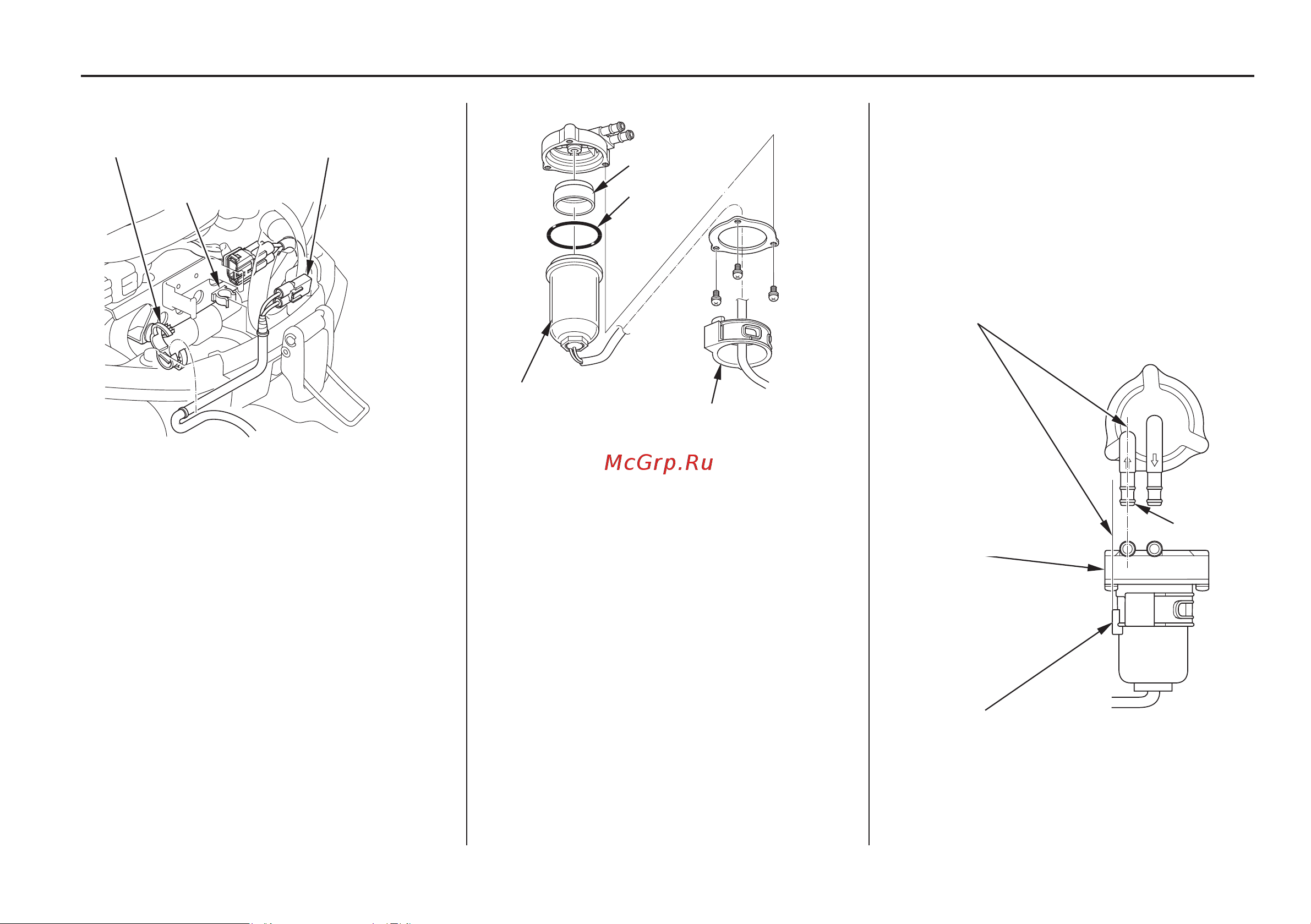

ЗАЖИМ
ПРОВОДКИ
ЗАЖИМ
2-КОНТАКТНЫЙ РАЗЪЕМ
ДАТЧИКА УРОВНЯ ВОДЫ
КОНТЕЙНЕР
ВЛАГООТДЕЛИТЕЛЯ
ПЛОСКАЯ СЕКЦИЯ
ЗАЖИМА
ВЛАГООТДЕЛИТЕЛЬ
ШТУЦЕР
ЗАЖИМ «С»
Номинальный момент затяжки:
4,2 Н∙м (0,43 кГс∙м)
●
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
МАНЖЕТА
ПРОКЛАДКА
Расположите плоскую (заднюю)
секцию зажима параллельно
штуцерам патрубков топливопровода.
