Honda BF 100 [122/164] Транспортировка
![Honda BF 90 DK5 LRTR [122/164] Транспортировка](/views2/1240233/page122/bg7a.png)

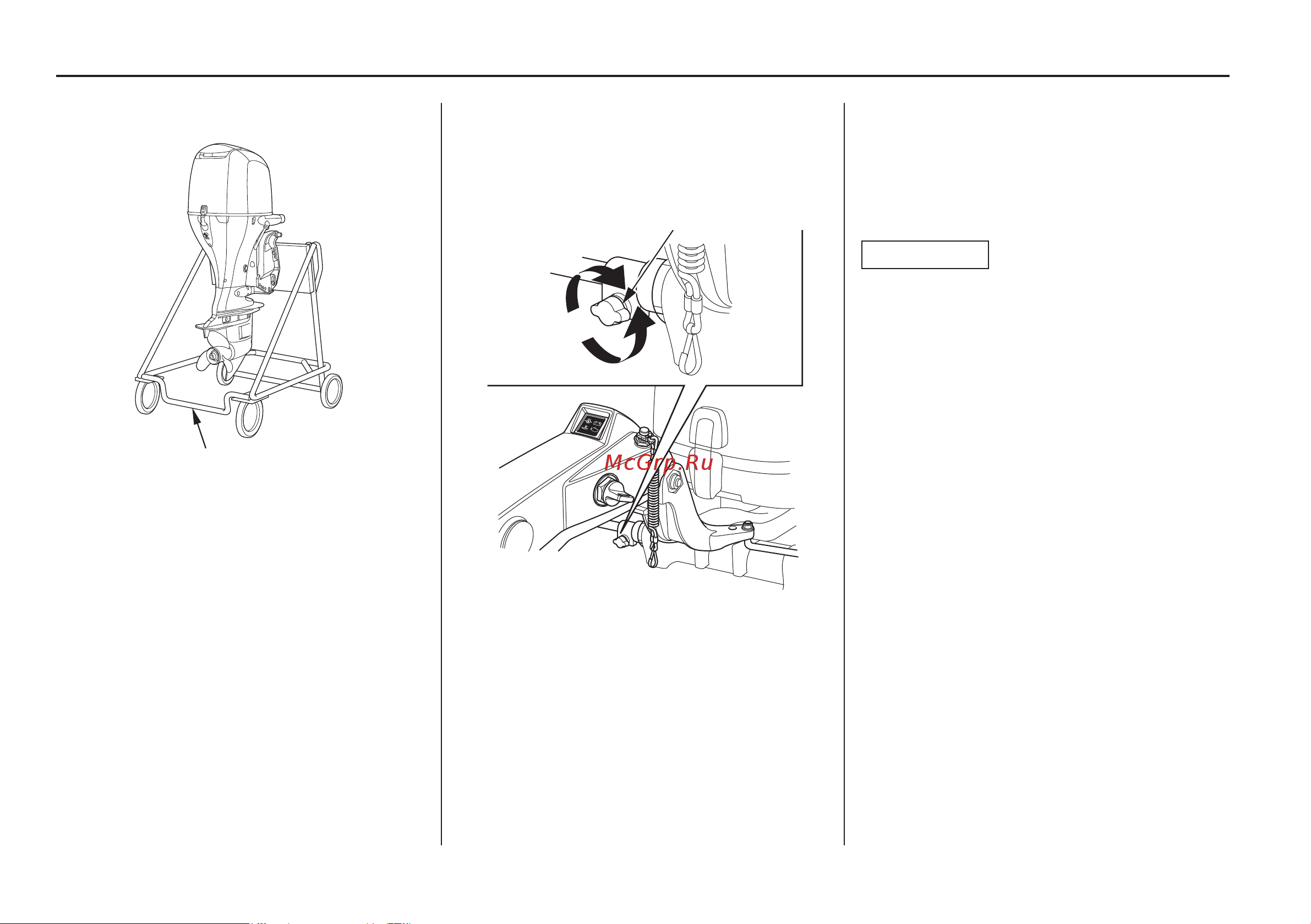

122
Перевозка на прицепе
(тип Н)
ТРАНСПОРТИРОВОЧНАЯ СТОЙКА
РЕГУЛЯТОР
ЧУВСТВИТЕЛЬНОСТИ РУМПЕЛЯ
ТРАНСПОРТИРОВКА
3. Зафиксируйте транцевый кронш
тейн мотора на перекладине транс
портировочной стойки болтами и
гайками.
4. Снимите подъемные крюки и по
ставьте на место защитный кожух
двигателя.
Во время буксировки или перевозки
на прицепе лодки с установленным на
нее подвесным мотором обязательно
отсоедините шланг топливопровода от
топливного бака и закрутите регулятор
чувствительности румпеля до конца по
часовой стрелке (см. стр. 66).
(тип R)
Для буксировки или перевозки на при
цепе лодки с установленным на нее
подвесным мотором рекомендуем Вам
оставить мотор в рабочем положении.
ВНИМАНИЕ
Не перевозите лодку на прицепе с под
нятым подвесным мотором. Если мотор
упадет во время движения, и лодка, и
сам мотор могут получить значитель
ные повреждения.
Подвесной мотор необходимо пере
возить в рабочем состоянии. Хотя, если
клиренс при этом окажется недоста
точным, можно перевозить подвесной
мотор в поднятом состоянии, исполь
зуя специальное опорное устройство
(например, подпорку), которое защи
щает транец лодки от повреждений.
