94
ЭКСПЛУАТАЦИЯ

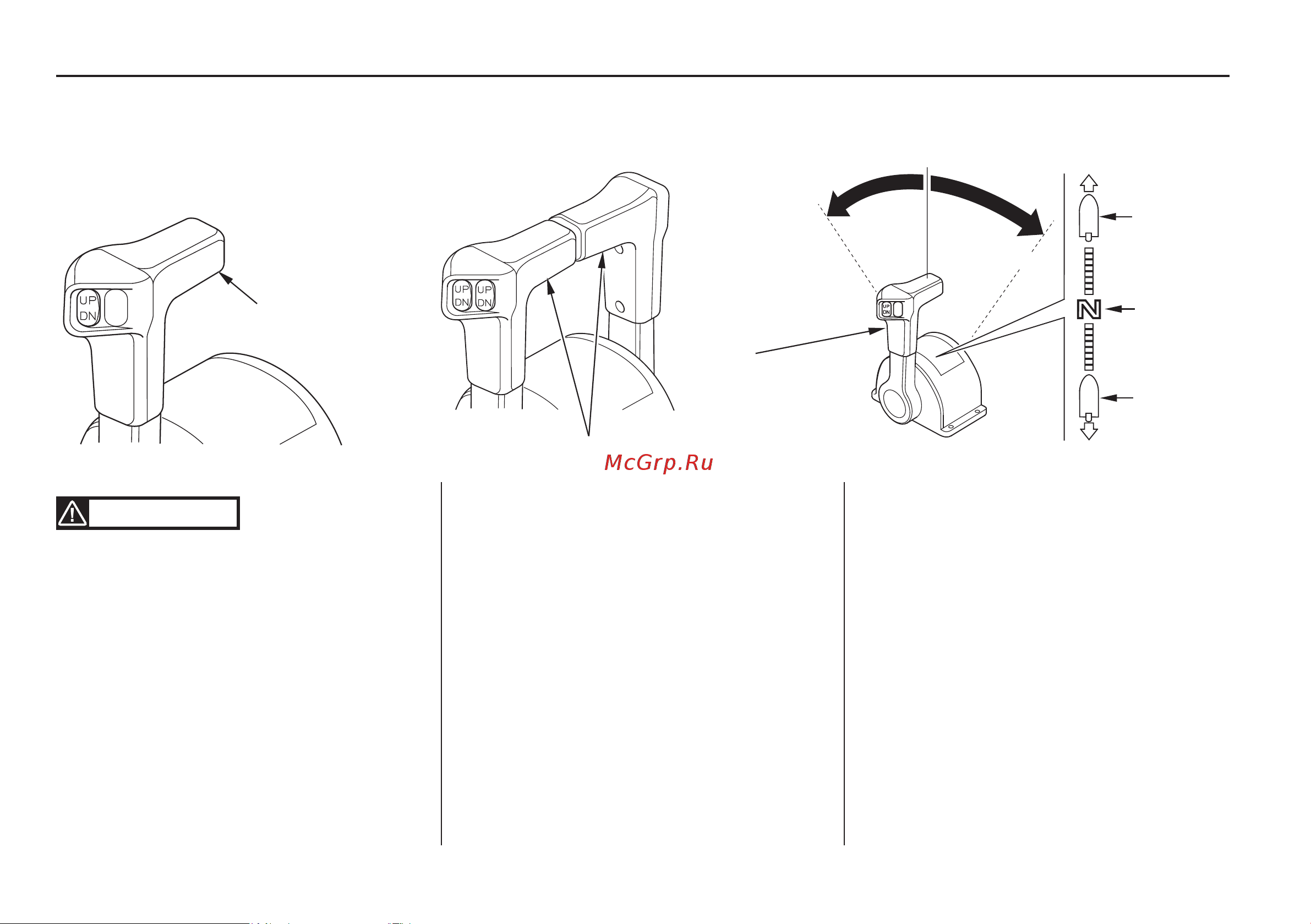

Переключение передач
(тип R3)
ВПЕРЕД
НАЗАД
РЫЧАГ ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
РЫЧАГ
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
РЫЧАГИ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
Движение рычага дистанционного уп
равления «ВПЕРЕД» или «НАЗАД» бо
лее чем на 35° открывает дроссельную
заслонку на максимум для увеличения
скорости движения лодки.
Если лодка оборудована двумя мото
рами, держите оба рычага дистанци
онного управления одной рукой посре
дине и передвигайте их одновременно.
ОСТОРОЖНО
Переводите рычаг дистанционного
управления плавно, без резких дви
жений. Увеличивайте скорость, толь
ко окончательно убе див шись, что
Вы до конца перевели тран с мис сию
на требуемую пе ре дачу.
Переведите рычаг дистанционного уп
равления приблизительно на 35° в на
правлении «ВПЕРЕД» или «НАЗАД»,
чтобы активировать передачу.
ВПЕРЕД
НАЗАД
НЕЙТРАЛЬ
НЕЙТРАЛЬ
● для одномоторной лодки
● для двухмоторной лодки
