12
ОПАСНОСТЬ ВОЗГОРАНИЯ
БЕНЗИНА
Прежде чем заправлять топливный
бак, снимите его с лодки.
ОПАСНОСТЬ ВОЗГОРАНИЯ БЕНЗИНА
Используйте только как топливо для двигателя внутреннего сгорания,
может содержать противодетонационные присадки с содержанием свинца.
ОПАСНОСТЬ!
При попадании в организм может нанести серьезные травмы или привести
к летальному исходу. Не вызывайте рвоту, а срочно вызовите врача.
Храните в местах, недоступных для детей.
ВНИМАНИЕ
Когда двигатель не работает, бак должен быть плотно закрыт.
Не курите, не пользуйтесь огнем или предметами, которые могут искрить.
Надежно зафиксируйте в хорошо вентилируемом месте на палубе.
Не применяйте для длительного хранения топлива.
Не применяйте масляно-бензиновые смеси.
Соблюдайте рекомендации производителя.
ОПАСНОСТЬ ВОЗГОРАНИЯ
БЕНЗИНА
Прежде чем заправлять топливный
бак, снимите его с лодки.

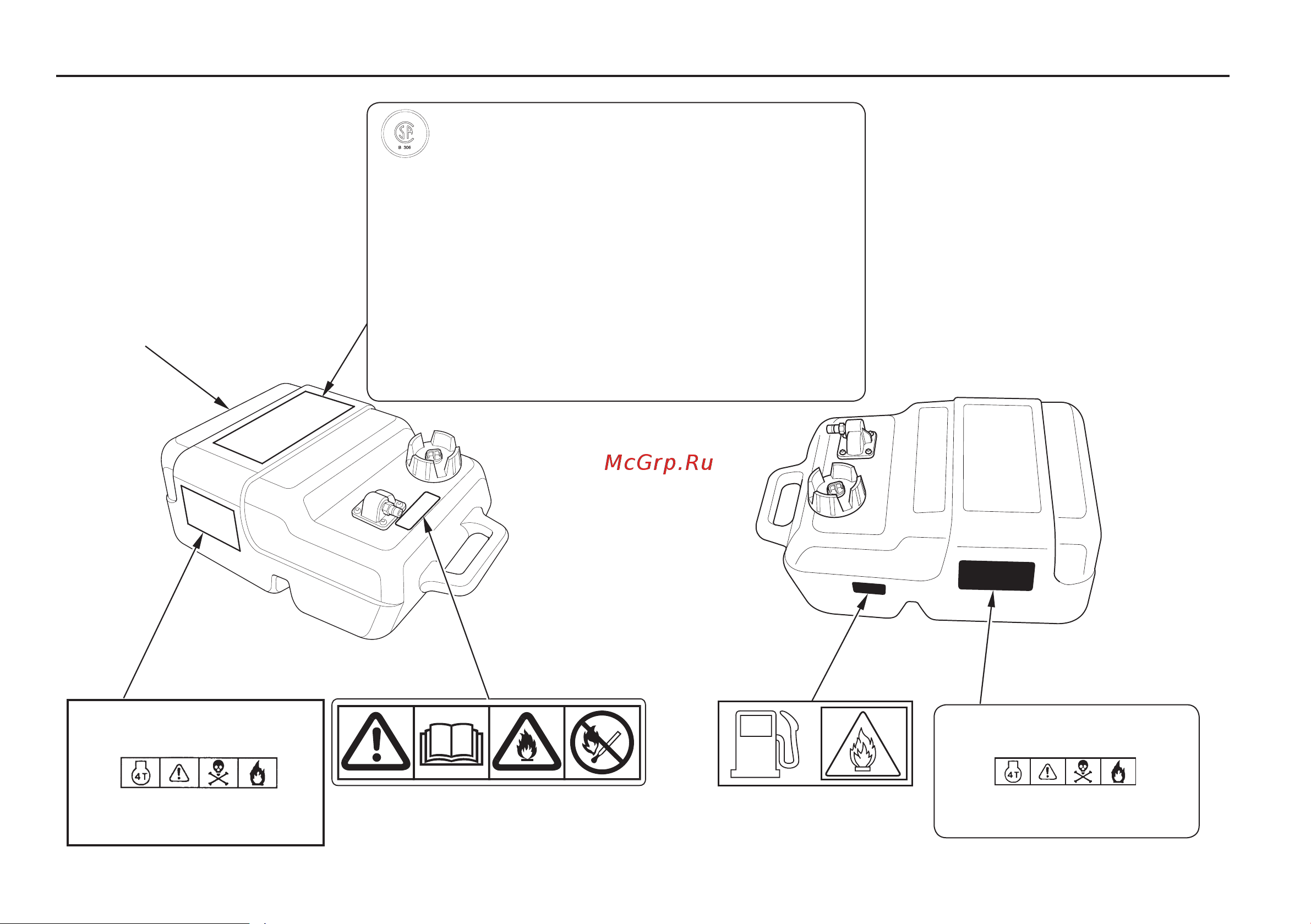

РАСПОЛОЖЕНИЕ ТАБЛИЧЕК
ТОПЛИВНЫЙ БАК
(стандартная комплектация)
ВНИМАНИЕ: ТОПЛИВО ВНИМАНИЕ: ТОПЛИВО
