ОРГАНЫ УПРАВЛЕНИЯ И КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ (тип R)
< Кнопка холостого хода >
(тип R3)
Аварийный выключатель двигателя
(тип R1)
(типы R2, R3)
Аварийный линь со скобой
Используйте кнопку холостого хода
и рычаг дистанционного управления,
чтобы быстро прогреть двигатель.
Нажав и удерживая кнопку холостого
хода, постепенно перемещайте рычаг
дистанционного управления вперед.
Когда рычаг пройдет точку сцепле
ния (прибл. 35° от положения «НЕЙ
ТРАЛЬ»), дроссельная заслонка нач
нет открываться, и частота вращения
двигателя будет возрастать.
Механизм сцеп
ления не сработает,
если Вы отпу сти те кнопку после того,
как переведете рычаг дистанционного
управления.
Чтобы немедленно остановить двига
тель, нажмите аварийный выключа
тель двигателя.
Линь аварийного выключателя двига
теля предназначен для немедленной
остановки двигателя в случае паде
ния судоводителя за борт или потери
управления подвесным мотором.
Скоба на конце линя блокирует ава
рийный выключатель двигателя. Если
не зафиксировать аварийный выклю
чатель двигателя скобой, двигатель не
заведется. Как только скоба сорвана,
двигатель автоматически останавли
вается.

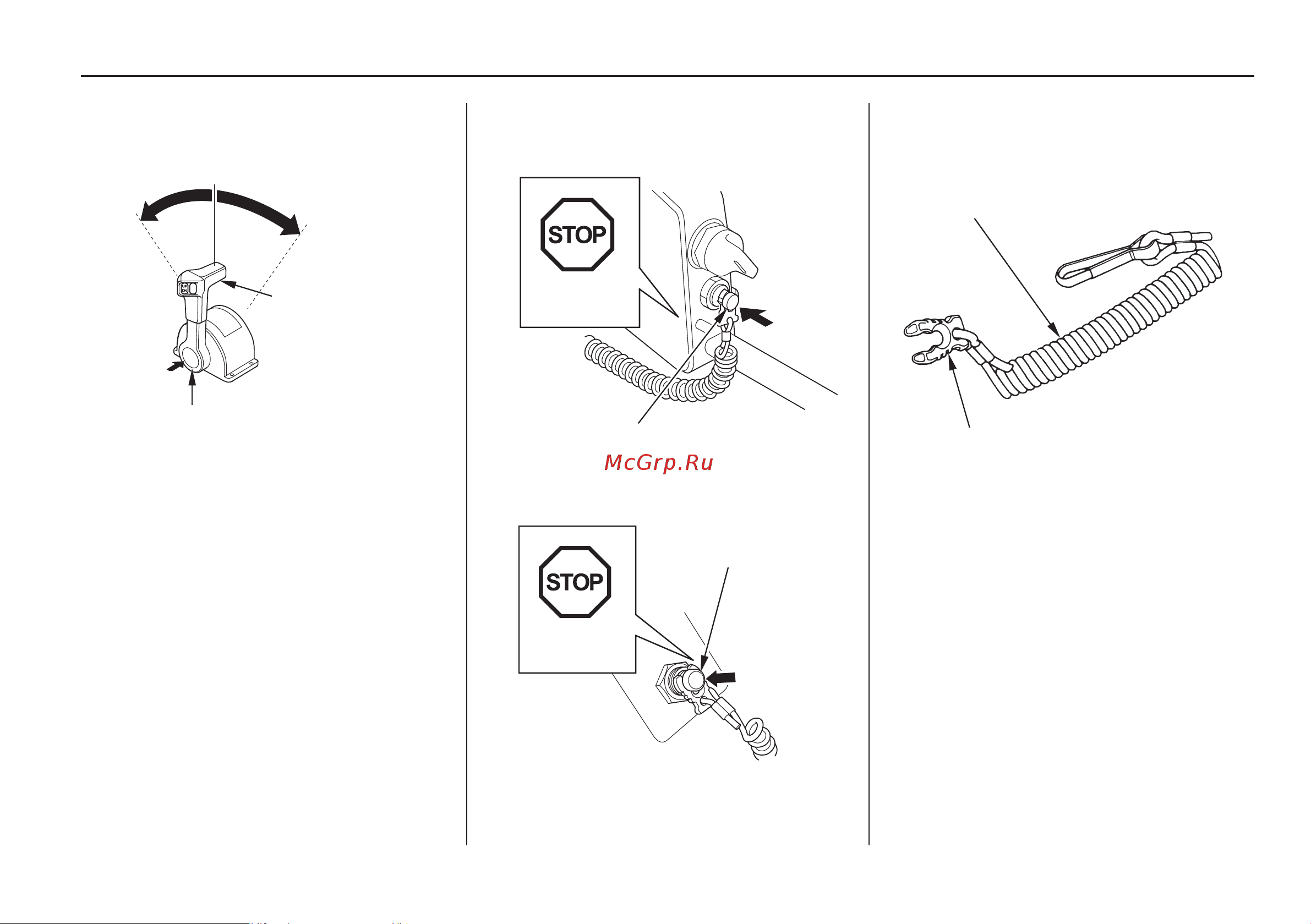

КНОПКА ХОлОСтОгО ХОдА
РычАг
диСтАНЦиОННОгО
УПРАвлеНия
АвАРиЙНыЙ выКлючАтель
двигАтеля
АвАРиЙНыЙ
выКлючАтель
двигАтеля
лиНь АвАРиЙНОгО
выКлючАтеля двигАтеля
СКОБА АвАРиЙНОгО
выКлючАтеля двигАтеля
остановить
остановить
НЕЙТРАЛЬ
ВПЕРЕД
НАЗАД
нажмите
