145

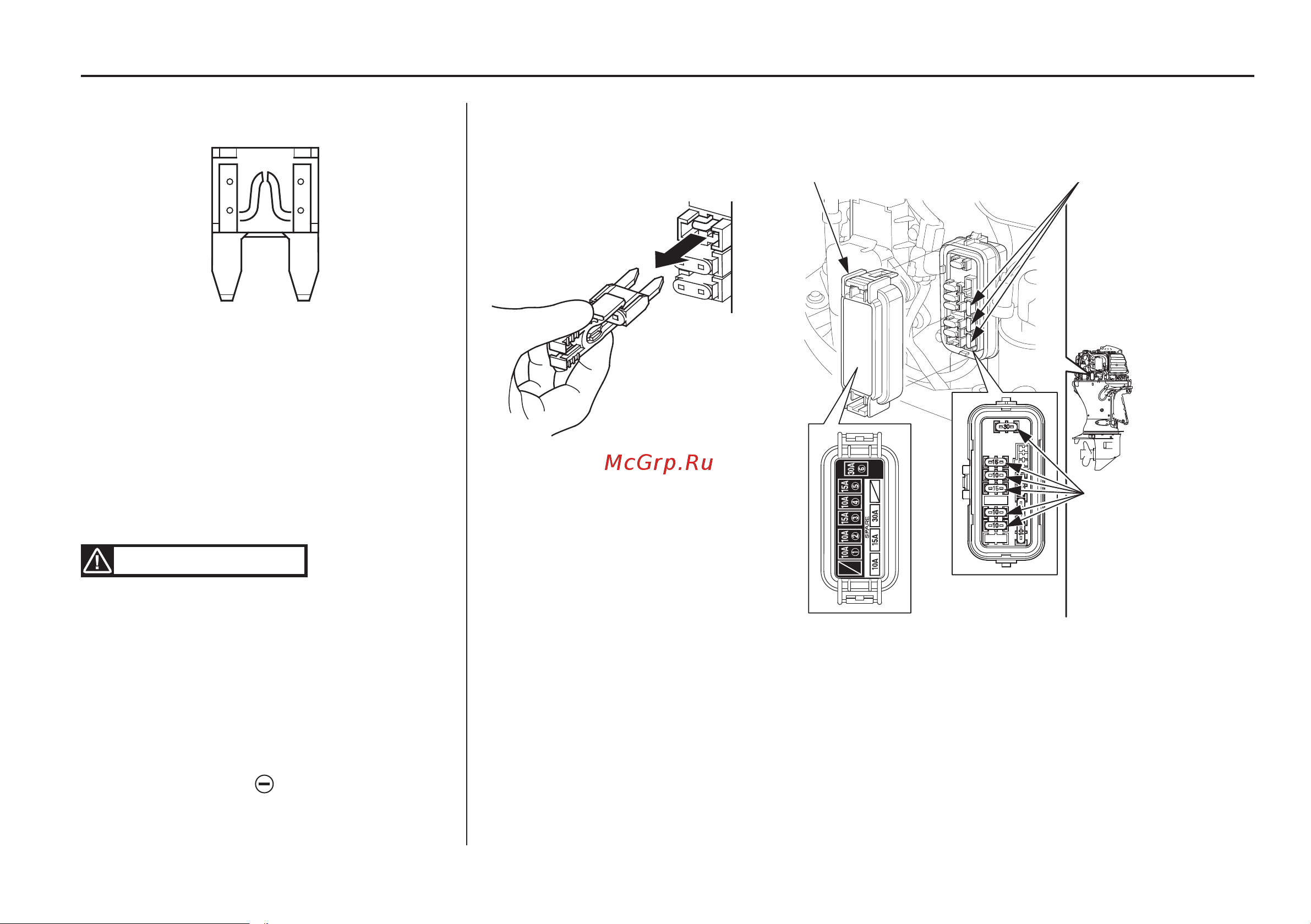

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
КРЫШКА БЛОКА
ПРЕДОхРАНИТЕЛЕЙ
ПРЕДОхРАНИТЕЛИ
(10 A, 15 A, 30 A)
ЗАПАСНЫЕ ПРЕДОхРАНИТЕЛИ
(10 A, 15 A, 30 A)
Предохранители
Если перегорает плавкий предохра
нитель, зарядка батареи от двигателя
прекращается. Прежде чем проводить
замену предохранителя, измерьте но
минальную силу тока электрического
оборудования и устраните причину
перегрузки.
ПРЕДУПРЕЖДЕНИЕ
●
Не используйте предохранители,
номинальные характеристики ко
торых отличаются от установлен
ных. Это может привести к пожа
ру или повреждению электросети.
●
Прежде чем менять предохрани
тель, отсоедините ка бель от от
рицательного
вывода аккуму
ляторной батареи, иначе может
закоротить электросеть.
ПЕРЕГОРЕВШИЙ ПРЕДОхРАНИТЕЛЬ
ПИНЦЕТ ДЛЯ ИЗВЛЕЧЕНИЯ
ПРЕДОхРАНИТЕЛЕЙ
(в сумке с инструментами)
