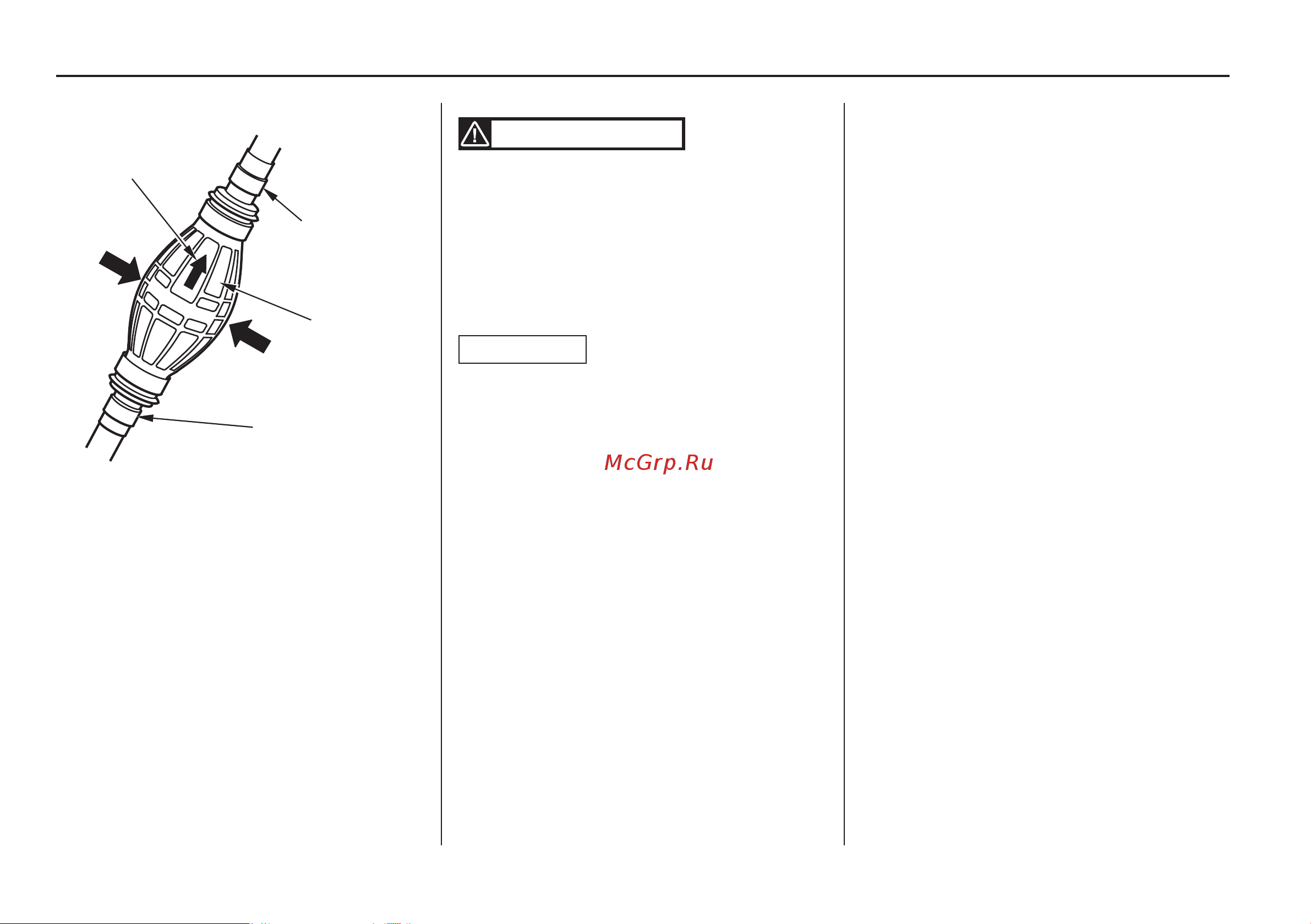

ЗАПУСК ДВИГАТЕЛЯ
СТРеЛка
НапРаВЛеНие
пОдкачки
(к мотору)
НапРаВЛеНие
ВСаСыВаНиЯ
(к топливному баку)
Возьмите в руку ручной под ка чи ва-
ющий насос так, чтобы его нагнета-
тельная сторона был выше впускной
стороны (стрелка на насосе должна
показывать вверх). Сожмите его не-
сколько раз, пока он не станет твер-
дым. Это свидетельствует о том, что
топливо достигло двигателя. Убе-
дитесь в отсутствии протечек топлива.
пРедупРеЖдеНие
Будьте осторожны, чтобы не про
лить топливо. Пролитое топливо или
его пары могут воспламениться. В
случае протечки насухо вытрите все
следы и остатки топлива, прежде
чем запускать двигатель.
ВНиМаНие
РучНОЙ
НаСОС
Прокачка топливной системы
