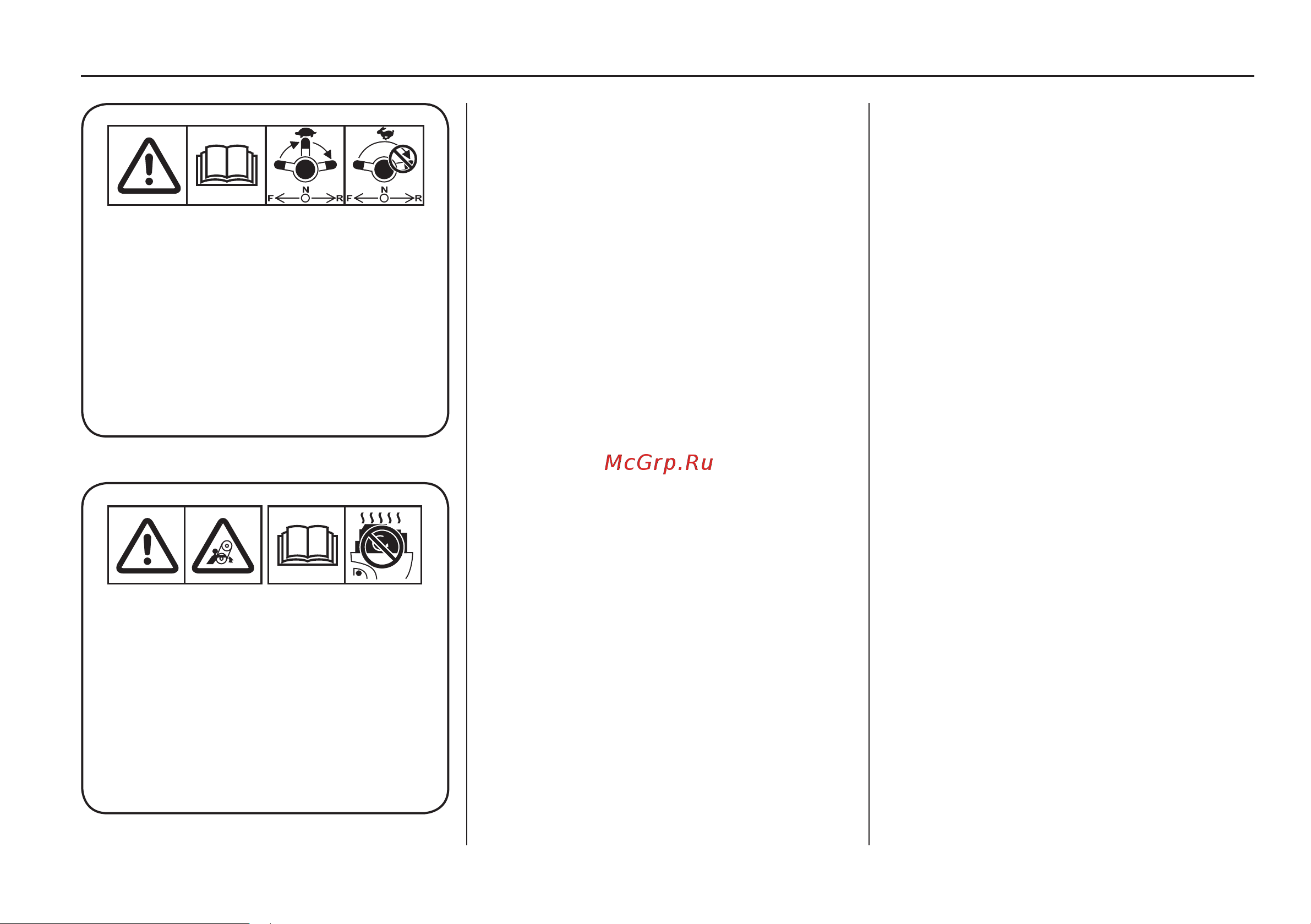

ПРАвИлА бЕзОПАСНОСтИ
Чтобы включить задний ход, сни
зь те скорость и переведите ры
чаг в положение «НЕЙТРАЛЬ», а
потом включите задний ход.
Не переключайте трансмиссию в
режим заднего хода на высокой
скорости двигателя.
Контакт с подвижными частя
ми двигателя может привести к
тяжелым травмам. Обязательно
поставьте на место защитный
кожух двигателя после аварий
ного запуска. Не пользуйтесь
мотором со снятым защитным
кожухом.
●
Вы должны знать, как заглушить
мотор в экстренной ситуации. Изу
чите назначение и работу всех орга
нов управления.
●
Устанавливая подвесной мотор на
лодку, убедитесь в надежности кре
плений и соответствии номинальной
мощности двигателя рекомендаци
ям производителя лодки.
●
Запрещается допускать к управле
нию подвесным мотором людей без
соответствующей подготовки.
●
Прежде чем пользоваться мотором,
ознакомьтесь с национальным за
конодательством и действующими
нормативными актами в области
водного транспорта и правилами
управления маломерными судами с
подвесным мотором.
●
Не пытайтесь внести изменения в
кон струкцию мотора.
●
Находясь на борту лодки, всегда на
де вайте спасательный жилет.
●
Не пользуйтесь подвесным мотором
со снятым защитным кожухом. Кон
такт с подвижными частями двига
теля может стать причиной травм.
●
Не демонтируйте предохранители,
предупреждающие таблички, крыш
ки или защитные устройства: все
эти элементы предназначены для
обеспечения Вашей безопасности.
●
В случае падения человека за борт
немедленно остановите лодку и за
глушите мотор.
●
Не включайте подвесной мотор, если
в воде возле лодки находятся люди.
●
Свободный конец аварийного линя
должен быть надежно зафиксиро
ван на запястье судоводителя.
