93
ЭКСПЛУАТАЦИЯ

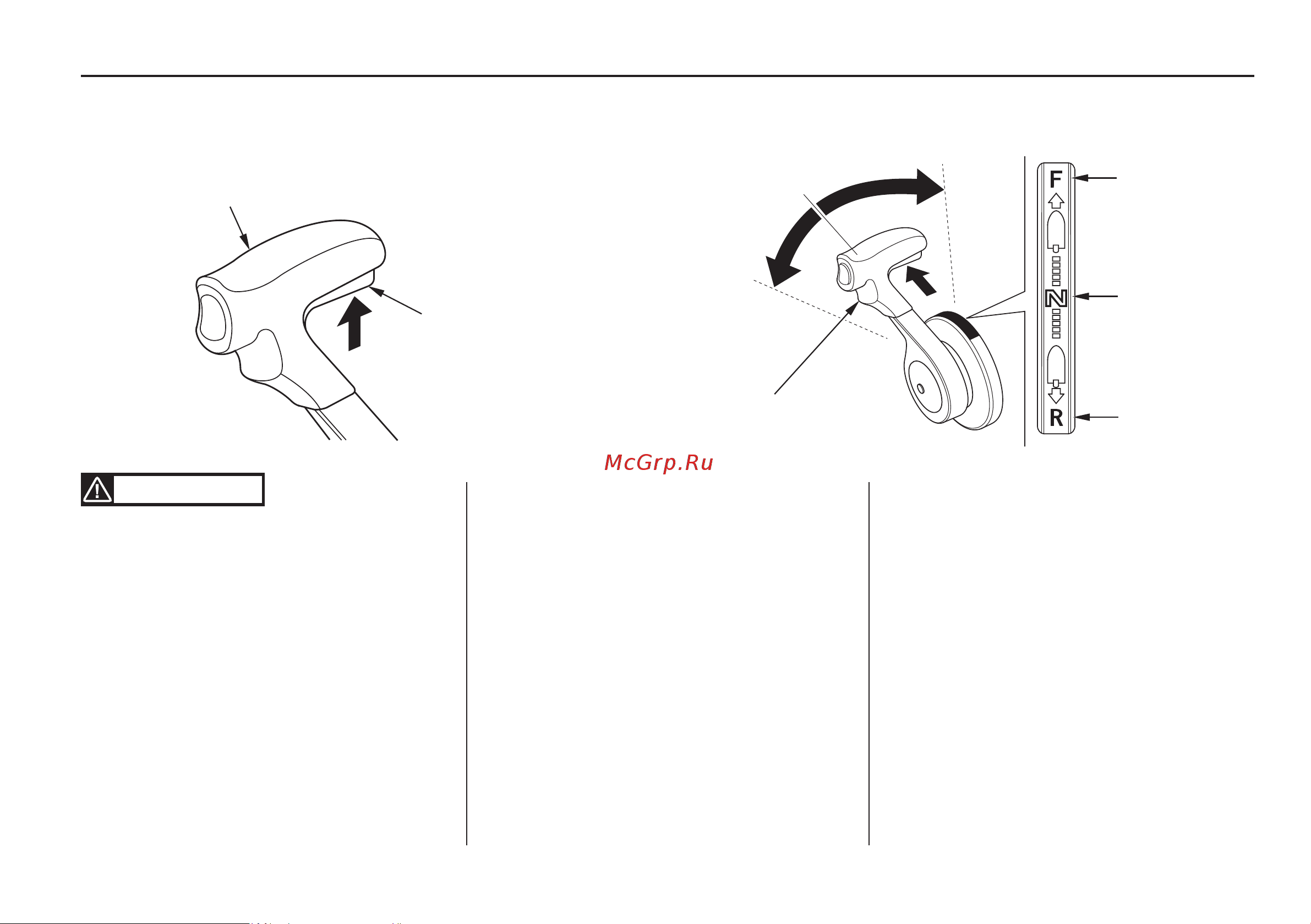

Переключение передач
(тип R2)
ВПЕРЕД
ВПЕРЕД
НАЗАД
НЕЙТРАЛЬ
НЕЙТРАЛЬ
нажмите
РЫЧАГ ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
РЫЧАГ ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
ФИКСАТОР
ОСТОРОЖНО
Переводите рычаг дистанционного
управления плавно, без резких дви
жений. Увеличивайте скорость, толь
ко окончательно убе див шись, что
Вы до конца перевели тран с мис сию
на требуемую пе ре дачу.
Нажав и удерживая кнопку фиксато
ра, переведите рычаг дистанционного
управления приблизительно на 35° в
направлении «ВПЕРЕД» или «НАЗАД»,
чтобы активировать нужную передачу.
Дальнейшее перемещение рычага в
этом направлении открывает дрос
сельную заслонку на максимум для
увеличения скорости движения лодки.
Чтобы сдвинуть рычаг дистанционного
управления, нажмите и удерживайте
кнопку фиксатора.
НАЗАД
