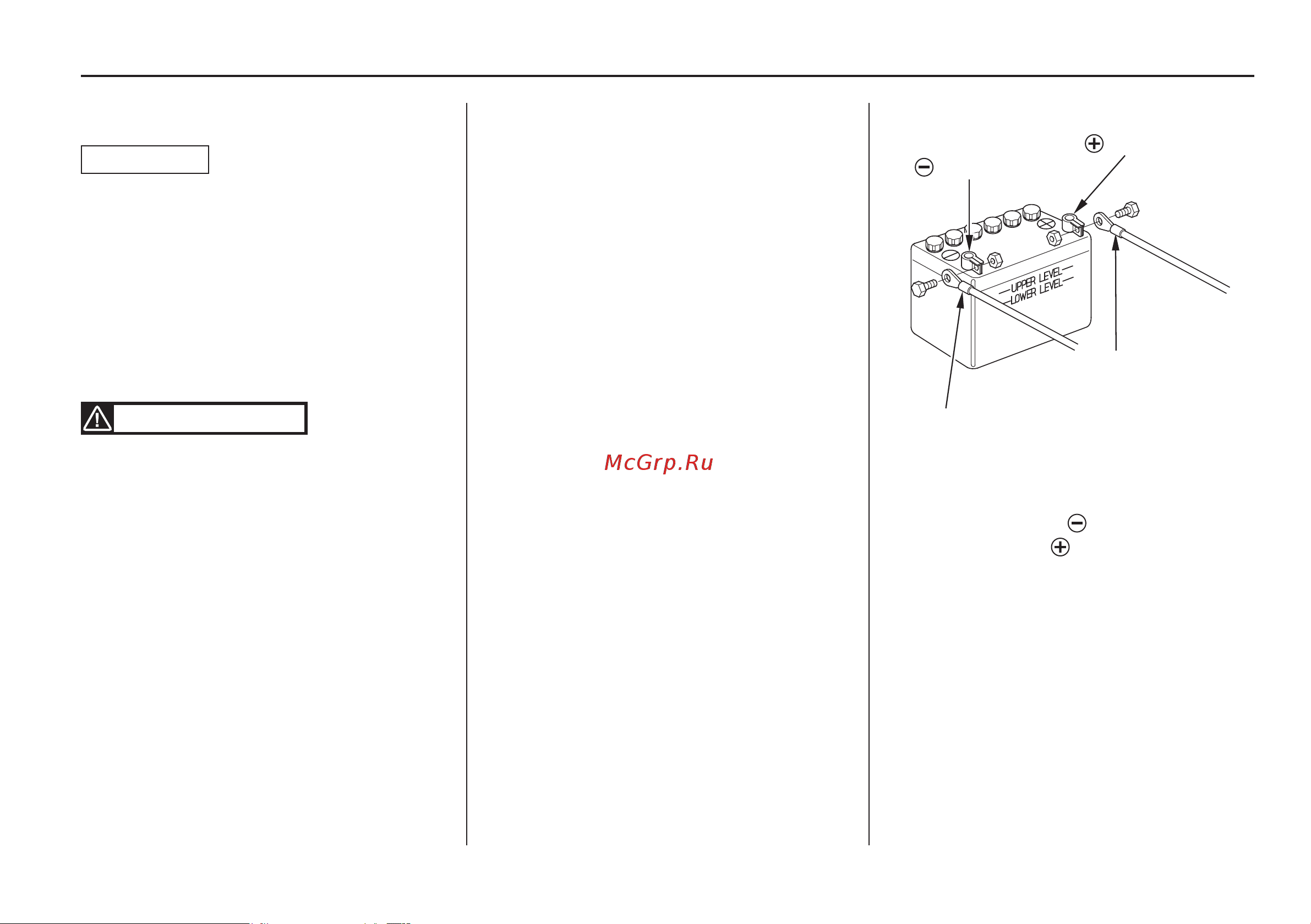

ХРАНЕНИЕ
Аккумуляторная батарея
вниМАние
Правила эксплуатации аккумулятор ных
батарей могут отличаться в зависимо
сти от их типа, и изложенные ниже
указания могут не соответствовать
осо бенностям аккумуляторной батареи
Вашего подвесного мотора. Смотрите
инструкцию производителя аккумуля
торной батареи.
предупреждение
Аккумуляторная батарея выделяет
взрывоопасный газ: в случае контак
та с огнем взрыв газов может при
вести к потере зрения или тяжелым
травмам. Во время зарядки батареи
необходимо обе спечить надлежа
щую вентиляцию помещения.
ХИМИЧЕСКАЯ УГРОЗА: электроли
тическое вещество батареи содер
жит серную кислоту. При контакте
кислоты с кожей или глазами (даже
через одежду), Вы можете получить
тяжелые химические ожоги или ли
шиться зрения. Во время работы с
электролитом обязательно надевай
те защитную одежду и маску на лицо.
ОКАЗАНИЕ ПЕРВОЙ ПОМОЩИ:
если электролит попал в глаза,
немедленно вызовите врача; сра
зу же промойте глаза теплой во
дой в течение 15 мин.
●
ЯД: электролит является отравля
ющим веществом.
ОКАЗАНИЕ ПЕРВОЙ ПОМОЩИ:
– В случае попадания электроли
та на кожу тщательно промойте
пораженное место водой.
– При попадании электро ли та в
пи ще вод и желудоч ноки шеч ный
тракт выпейте большое ко ли
чес т во воды или молока. Потом
ней т рализуйте остатки серной
кислоты в же лудке гидроксидом
магния или растительным мас
лом и немед лен но вызовите
врача.
●
Держите источники открытого
пла мени или искр подальше от ак
кумуляторной батареи. Не курите
возле аккумуляторной батареи.
●
ХРАНИТЕ В МЕСТАХ,
НЕДОСТУПНЫХ ДЛЯ ДЕТЕЙ.
1. Снимите кабель питания сначала с
отрицательного
, а потом — с по
ложительного
полюсного вывода
аккумуляторной батареи.
2. Вытащите аккумуляторную бата
рею, очистите полюсные выводы
батареи и клеммы кабелей прово
лочной щеткой или шлифовальной
бумагой. Промойте батарею сна
ружи теплым водным раствором
питьевой соды, следя, чтобы этот
раствор не попал в камеры батареи.
Насухо вытрите батарею.
вЫвод
вЫвод
крАснАЯ
клеММА
ЧернАЯ
клеММА
