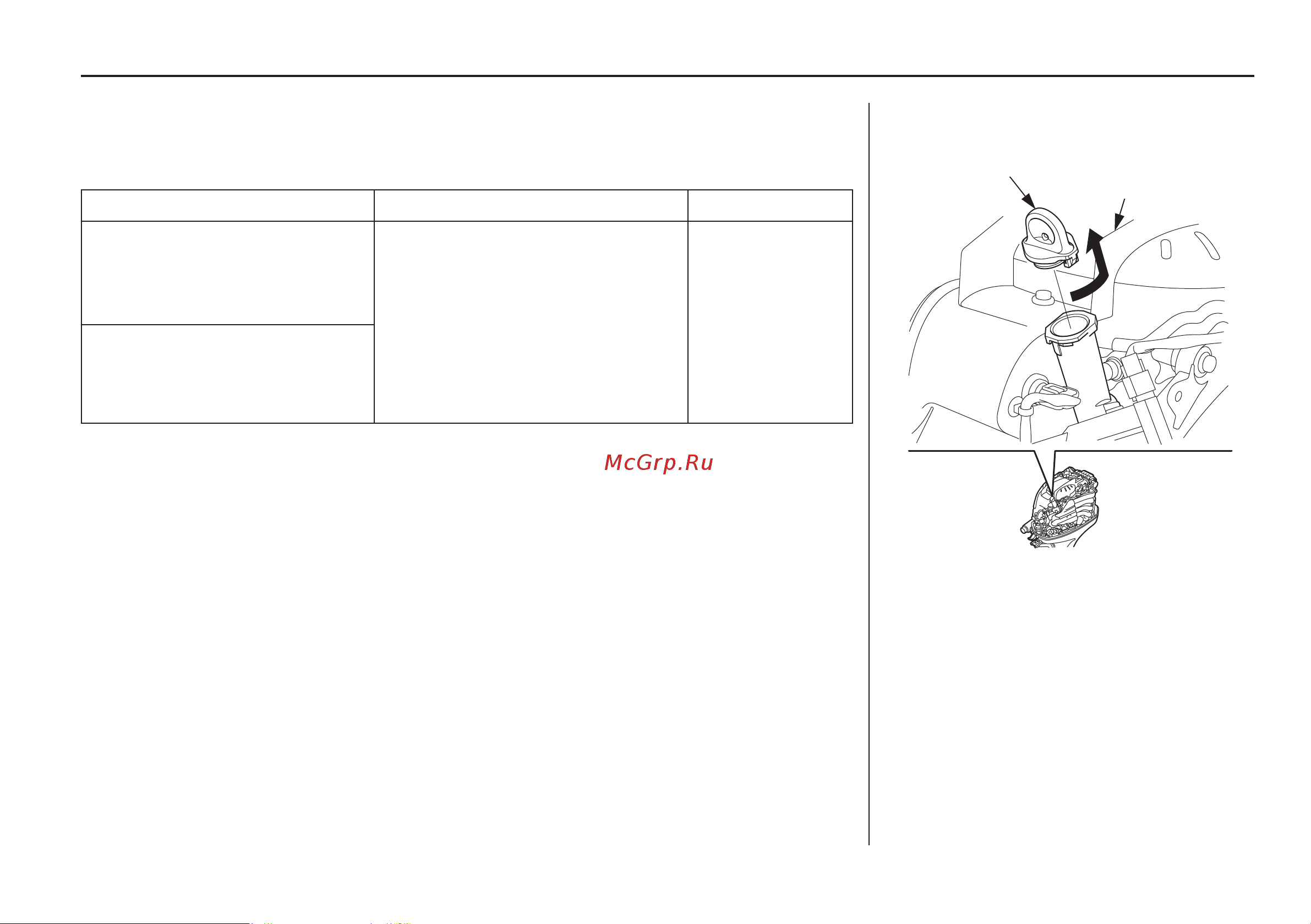

КОНТРОЛЬНЫЙ ОСМОТР ПЕРЕД ПУСКОМ ДВИГАТЕЛЯ
РебРО кОЖуха
геНеРаТОРа
Если во время проверки Вы заметили, что моторное масло загрязнено (молоч-
ного цвета) или его количество увеличилось, замените моторное масло. Ниже в
таблице приведены возможные причины данных неполадок.
Способ эксплуатации Результат Эффект
Двигатель работает со
скоростью менее 3000 об/мин
на протяжении 30% времени
эксплуатации.
●
Конденсат смешивается
с моторным маслом, и оно
загрязняется (становится
молочного цвета).
●
Топливо смешивается с
маслом, таким образом
увеличивая количество
жидкости в картере.
Моторное
масло портится
и теряет свои
смазывающие
свойства.
Частый запуск и остановка
двигателя без прогрева
1) Поверните крышку на 90°
против часовой стрелки, чтобы
расположить ушко крышки
горизонтально.
2) Потяните крышку вверх, чтобы
снять ее.
кРышка каРТеРа
