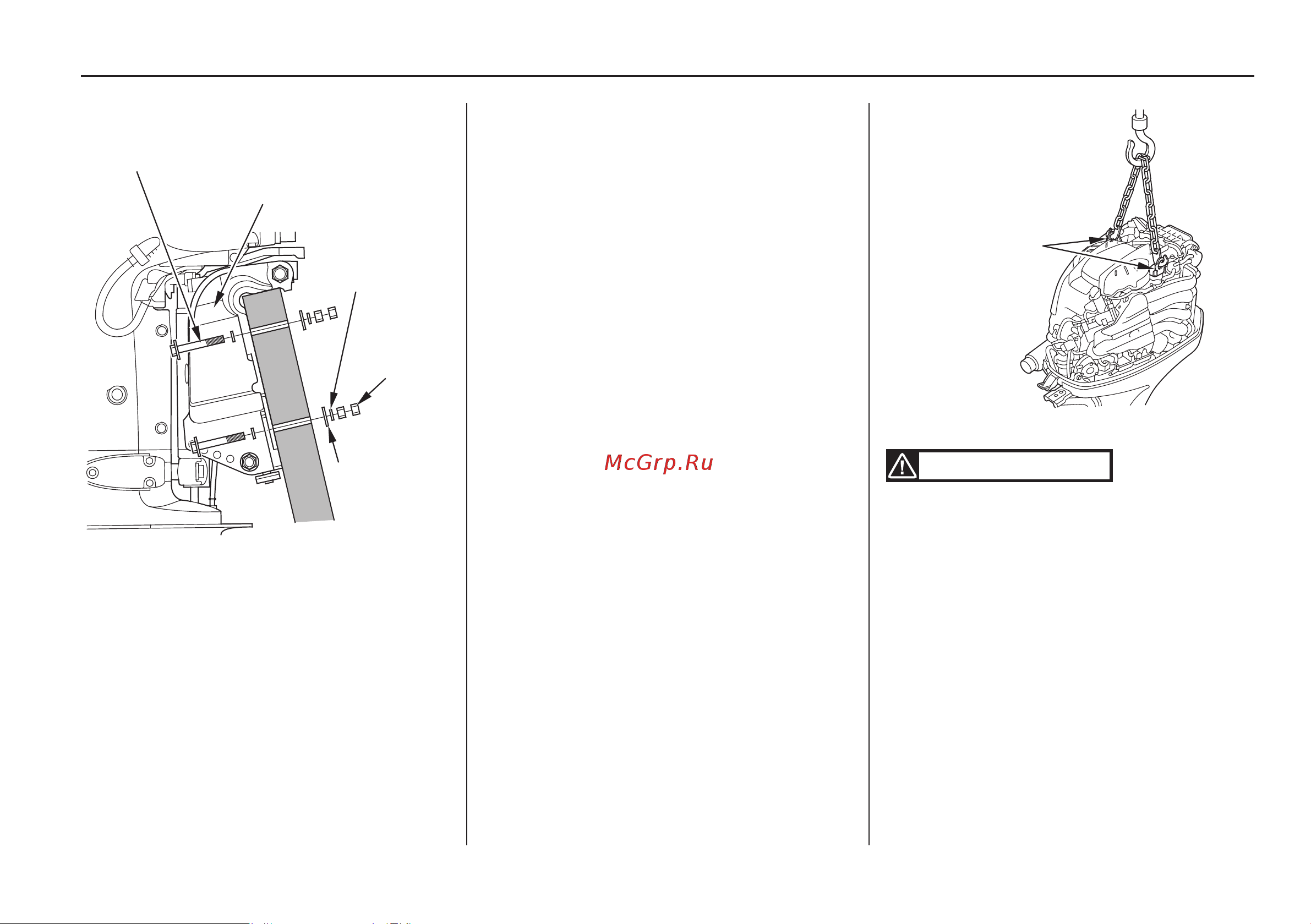

УСТАНОВКА ПОДВЕСНОГО МОТОРА
1. Заполните силиконовым гермети
ком (типа Three Bond 1216 или его
аналогом) 4 крепежных отверстия в
транцевой доске.
2. Установите подвесной мотор на кор
ме лодки и закрепите его болтами,
шайбами и стопорными гайками, как
показано на схеме вверху.
ПРИМЕЧАНИЕ:
Номинальный момент затяжки:
55Н·м(5,6кГс· м)
Указанная величина момента затяжки
является ориентировочной и может от
личаться в зависимости от материала
корпуса лодки. Проконсультируйтесь
со специалистами официального диле
ра Honda.
Крепление подвесного мотора
прЕдупрЕждЕНИЕ
Надежно закрепите подвесной мо
торнакормелодки.Ненадежноза
крепленный мотор может отпасть
и получить повреждения, а также
травмироватьокружающих.
Для установки подвесного мотора за
крепите две такелажные скобы на дви
гателе и подвесьте за них мотор на
тали или аналогичном подъемном ме
ханизме.
Грузоподъемность тали должна быть
не меньше 250 кг.
ТрАНцЕВЫЙ КрОНШТЕЙН
ТАКЕЛАжНЫЕ
СКОБЫ (2)
ГАЙКА
(8 шт.)
ШАЙБА (4 шт.)
ШАЙБА (8
шт.)
БОЛТ (12 × 119 мм) (4 шт.)
