Honda BF 100 [144/164] Техническое обслуживание
![Honda BF 90 DK5 LRTR [144/164] Техническое обслуживание](/views2/1240233/page144/bg90.png)
144144
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

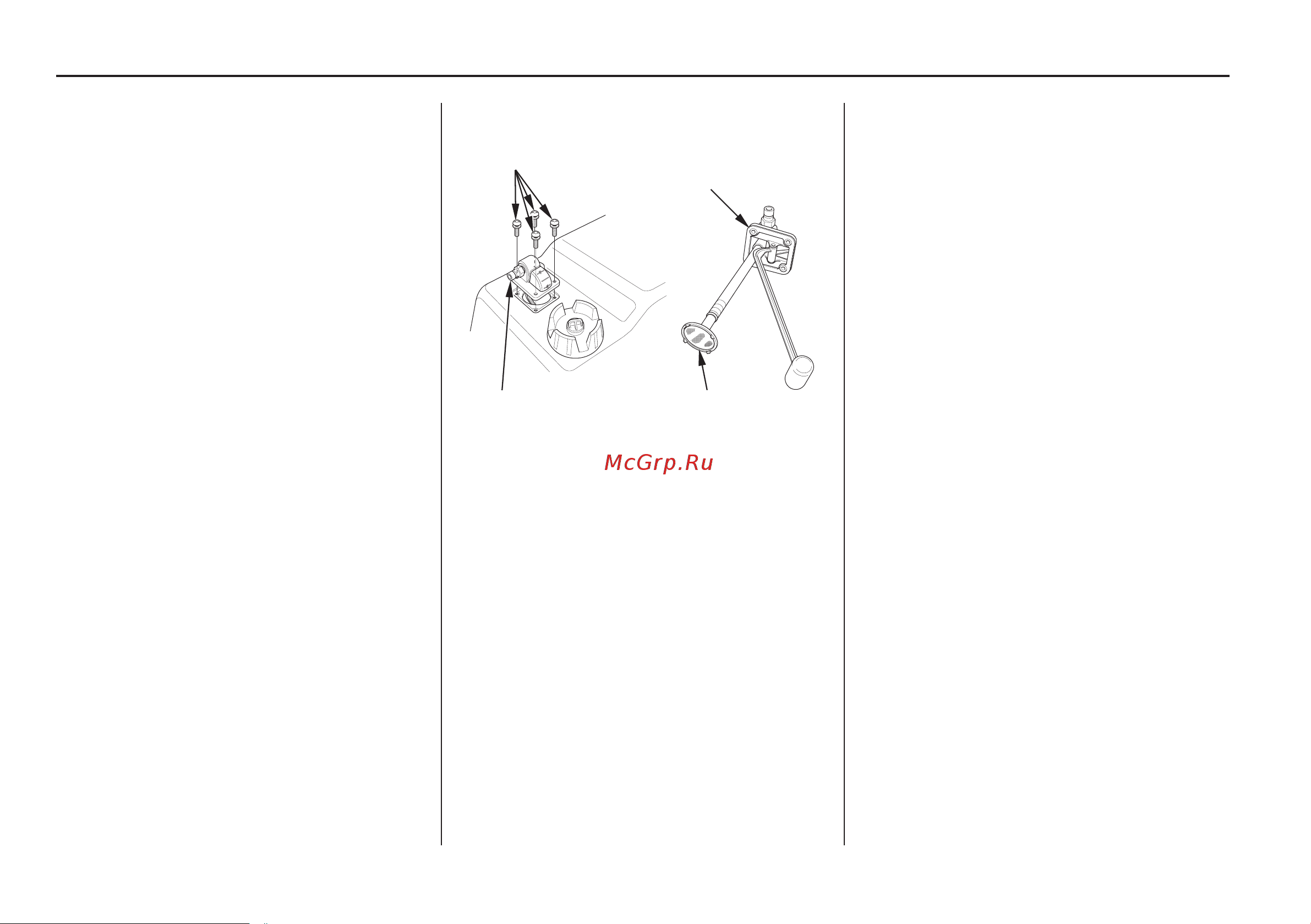

< Очистка фильтра топливного бака >
ШТУЦЕР
ТОПЛИВНОГО
БАКА
1. Открутите 4 винта (5 мм) и вытащите
штуцер с фильтром топливного
бака.
2. Промойте фильтр бака негорючим
растворителем. Осмотрите сетку
фильтра и резиновую прокладку.
Замените прокладку или фильтр,
если Вы заметили любые повреж
дения.
3. После очистки установите на место
штуцер с фильтром топливного бака
и плотно затяните его винтами.
ВИНТЫ 5 мм
ФИЛЬТР
ТОПЛИВНОГО
БАКА
РЕЗИНОВАЯ
ПРОКЛАДКА
1. Отсоедините шланг топливопровода
от топливного бака.
2. Слейте топливо из бака. Залейте
у него немного чистого неэтили
рованного бензина и тщательно
взболтайте. Слейте загрязненный
бензин в подходящую емкость для
утилизации.
Система контроля токсичности
отработанных газов
Вследствие сгорания топлива в двига
теле образовываются моноксид угле
рода (СО) и углеводороды. Контроль
за выбросами углеводородов явля
ется крайне важным, поскольку при
определенных условиях они вступают
в фотохимические реакции и образо
вывают смог под влиянием солнечного
света. Моноксид углерода не вступает
в подобные реакции, однако является
чрезвычайно ядовитым.
Проблемы, которые приводят к
увеличению вредных выбросов:
Если Вы заметили любой из перечис
ленных признаков, немедленно обра
титесь к дилеру Honda для диагностики
и ремонта Вашего подвесного мотора:
1. Двигатель трудно запустить или же
он останавливается сразу после
запуска.
2. На холостом ходу двигатель рабо
тает неравномерно.
3. Пропуски зажигания или обратные
вспышки при увеличении нагрузки.
4. Низкая мощность (управляемость)
и/или увеличенный расход топлива.
