13
РАСПОЛОЖЕНИЕ ТАБЛИЧЕК

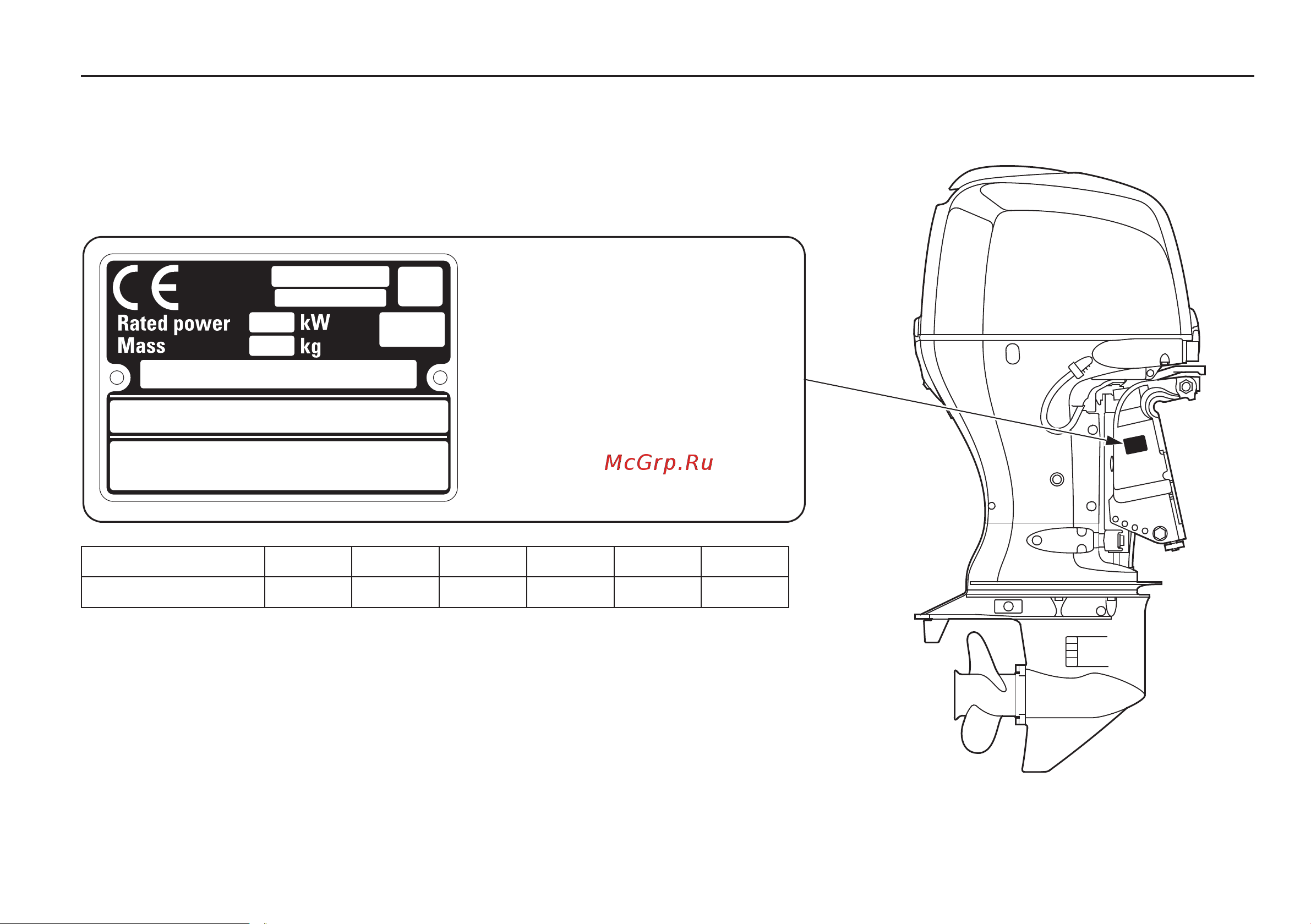

Расположение сертификационной таблички «СЕ»
[только тип U]
СЕРТИФИКАЦИОННАЯ ТАБЛИЧКА «СЕ»:
(1)
(2)
(3)
(6)
(4)
(5)
(7)
(8)
(9)
(1) Название модели
(2) Семейство двигателей
(3) Год производства
(4) Номинальная мощность
(5) Сухой вес (с винтом, без кабеля
аккумуляторной батареи)
(6) Страна производства
(7) Номер рамы
(8) Название и адрес
производителя
(9) Название и адрес поставщика
Код D E F G H J
Год производства 20 13 20 14 2015 2016 2017 2018
Названия и адреса производителя и уполномоченного представителя указаны
в «Декларации соответствия ЕС».
