104
(в комплекте или как дополнительное
оборудование)
Указатель угла дифферента показы
вает угол наклона подвесного мотора.
Следите за данными указателя во вре
мя пользования подъемником, чтобы
получить и поддерживать надлежащие
ходовые свойства и управляемость
лодки.

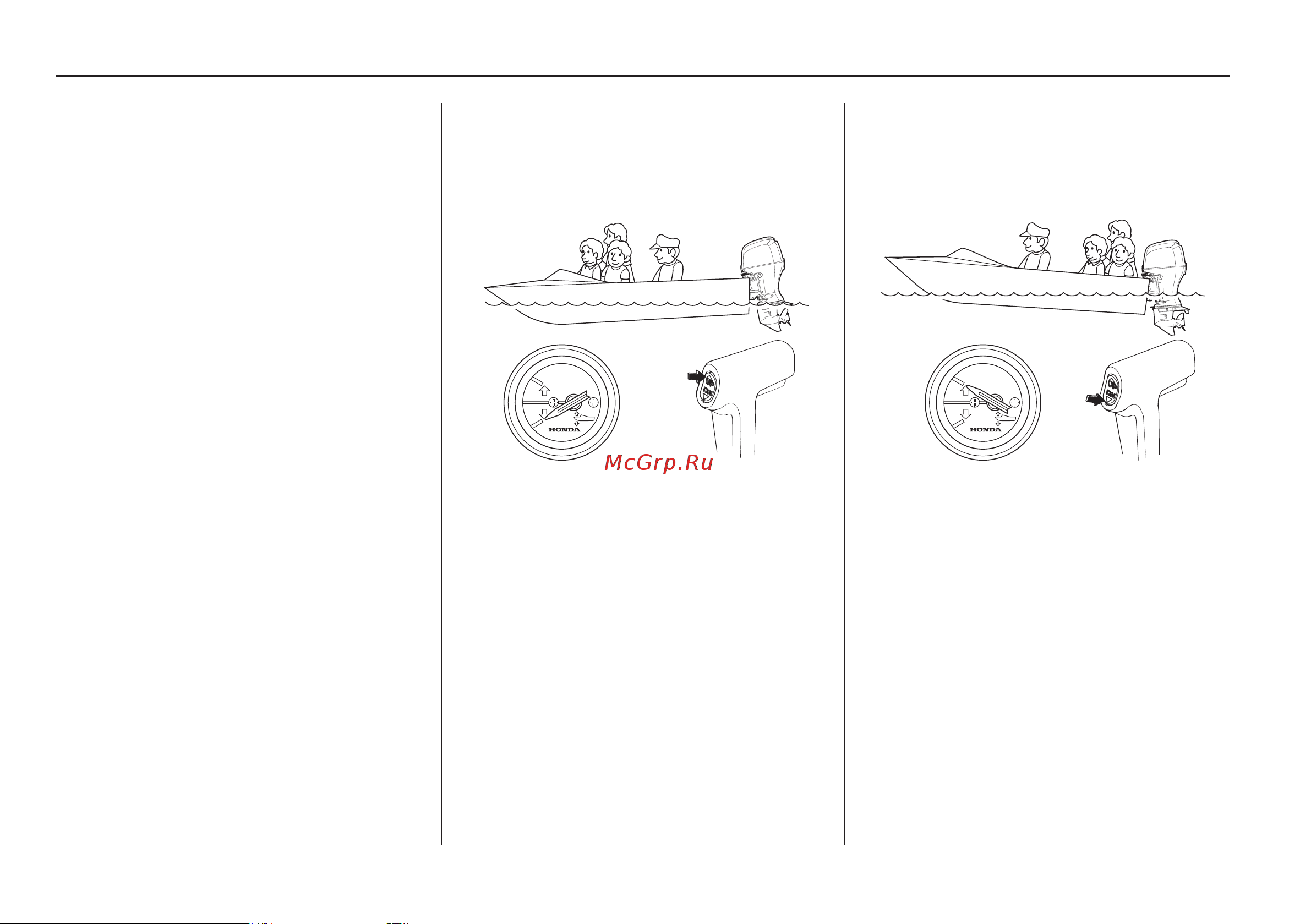

На схеме показан тип R1. Процедура
регулирования наклона мотора явля
ется одинаковой для всех типов.
Если угол наклона мотора меньше не
обходимого, данные указателя будут
похожи на изображения на схеме. Что
бы выровнять лодку, надо увеличить
угол наклона мотора, нажав край «UP»
(вверх) выключателя подъемника.
Если угол наклона мотора больше не
обходимого, данные указателя будут
похожи на изображения на схеме. Что
бы выровнять лодку, надо уменьшить
угол наклона мотора, нажав край «DN»
(вниз) выключателя подъемника.
1. перегрузки носовой части;
2. слишком малого угла наклона мотора.
1. перегрузки кормовой части;
2. слишком большого угла наклона мотора.
