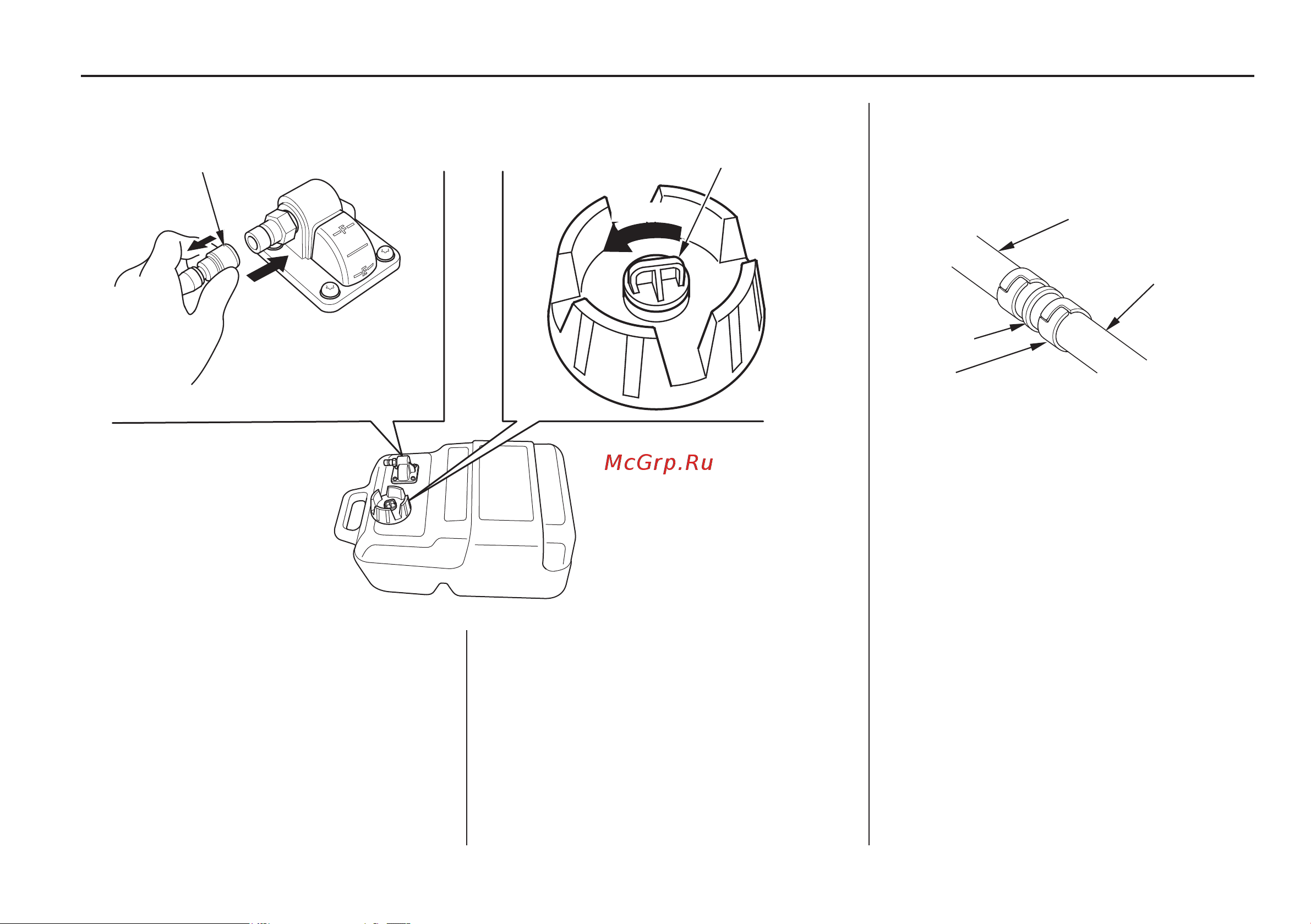

2. Подсоедините штуцер на другом
конце топливопровода к топливно-
му баку. Убедитесь, что штуцер на-
дежно зафиксирован.
Перед транспортировкой или хра-
нением подвесного мотора обяза-
тельно отсоедините топливопровод.
3. Откройте вентиляционный клапан
на крышке топливного бака, повер-
нув его до конца против часовой
стрелки.
открыть
(из нержавеющей стали)
71
ЗАПУСК ДВИГАТЕЛЯ
шТуЦеР ТОпЛиВОпРОВОда
(к топливному баку)
ВеНТиЛЯЦиОННыЙ кЛапаН
ТОпЛиВОпРОВОд
(в комплекте) (от мотора)
бОРОдка
ТОпЛиВОпРОВОд
(от бака)
(на топливном баке)
заЖиМ
1. Вытащите заглушку из патрубка
топливной системы на подвесном
моторе. Вставьте штуцер топливо-
провода в патрубок и зафиксируйте
зажимом из нержавеющей стали.
(Процедура подсоединения такая
же, как и для топливного бака из
ком плекта поставки. См. стр. 70.)
2. Вставьте штуцер на другом конце
топливопровода в бородку на труб-
ке топливного бака и зафиксируйте
зажимом из нержавеющей стали.
Соблюдайте все указания и предо-
стережения Руководства по эксплу-
атации лодки.
(в случае использования топливного бака,
стационарно установленного на лодке)
(на топливном баке)
