38
ОРГАНЫ УПРАВЛЕНИЯ И КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ (для всех типов)
В случае падения уровня моторного
масла и/или выхода из строя системы
смазки двигателя, сигнализатор дав
ления моторного масла выключается и
зву чит сигнал зуммера. В то же время
ча стота вращения двигателя постепен
но уменьшается.

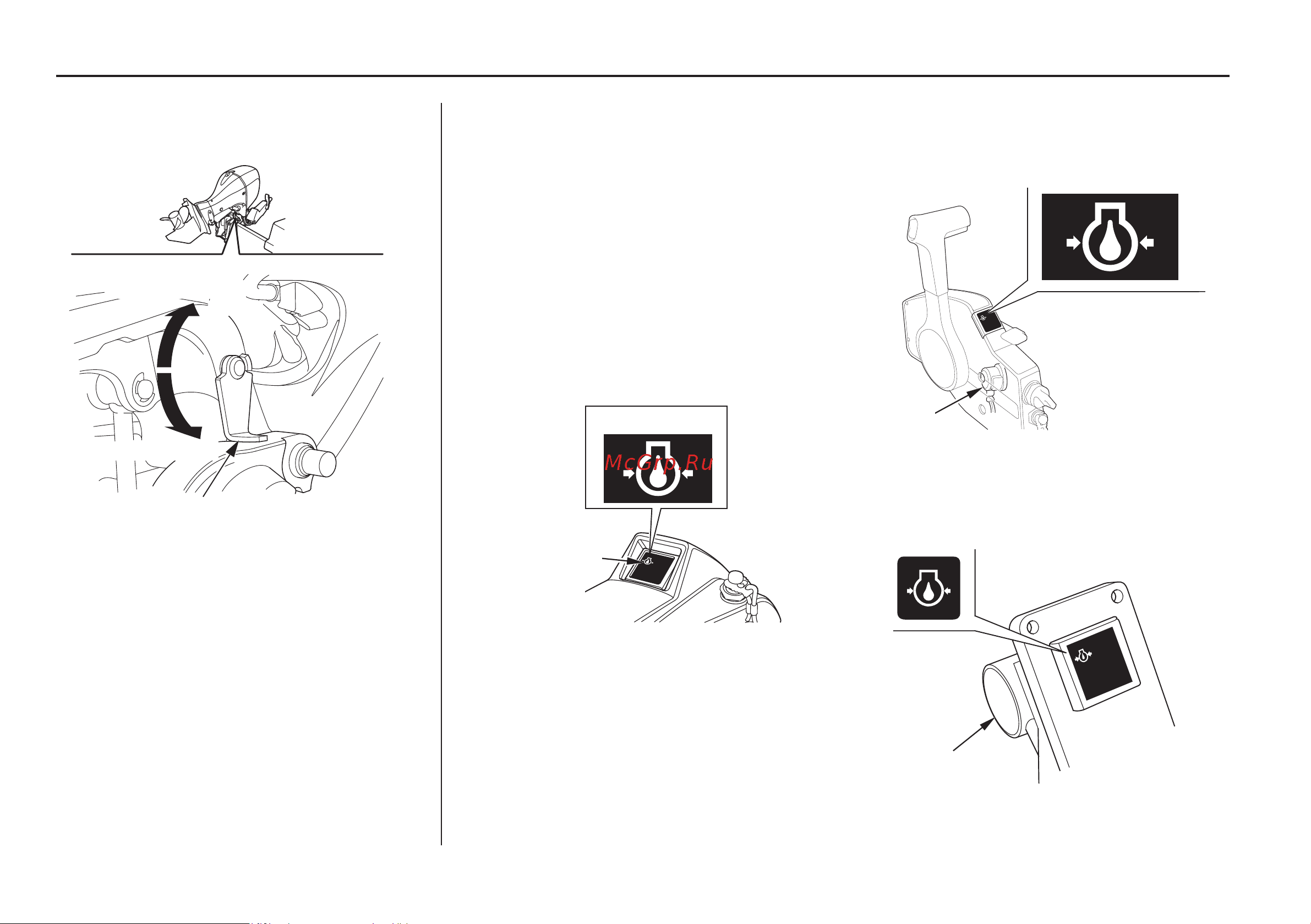

Фиксатор мотора в поднятом
состоянии
Сигнализатор/зуммер давления
моторного масла
(тип Н)
(тип R1)
(типы R2, R3)
Данный рычаг используют для закре п
ления подвесного мотора в поднятом
состоянии во время продолжительной
стоянки на якоре или приколе.
Полностью поднимите подвесной мо
тор и переведите данный рычаг в по
ложение фиксации (см. схему вверху).
разблокировать
зафиксировать
