129
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
4. Залейте в горловину рекомендован
ное моторное масло до уровня верх
ней отметки на щупе.
5. Поставьте на место масляный щуп.
6. Поставьте крышку картера на место
и плотно закрутите ее. Закручивайте
крышку с небольшим усилием, что
бы случайно не повредить резьбу
(см. стр. 62).
7. Поставьте на место защитный ко
жух и закрепите его фиксаторами.
ПРИМЕЧАНИЕ:
Отработанное моторное масло нужно
утилизировать так, чтобы не нано сить
вреда окружающей среде. Советуем
сдавать слитое масло в плотно закры
той таре в ближайший пункт перера
бот ки отработанных нефтепродуктов.
Не выбрасывайте отработанное масло
в контейнеры для бытового мусора и
не выливайте его на землю или в дре
нажные стоки.
После работы с отработанным мас лом
тщательно вымойте руки с мылом.

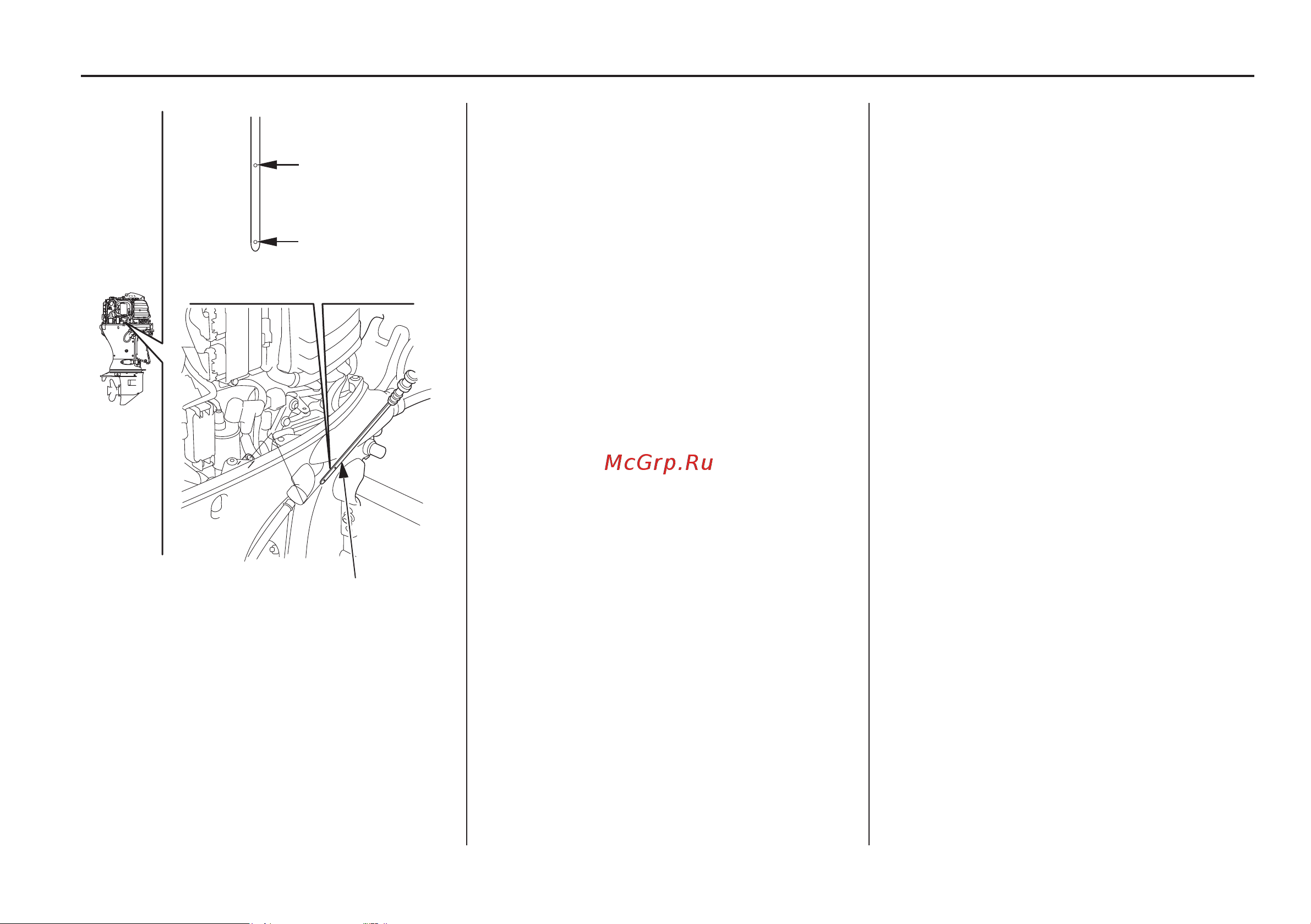

МАСЛЯНЫЙ ЩУП
ОТМЕТКа
МаКСИМаЛьНОгО
УРОВНЯ
ОТМЕТКа
МИНИМаЛьНОгО
УРОВНЯ
