Проводной контроллер XK26

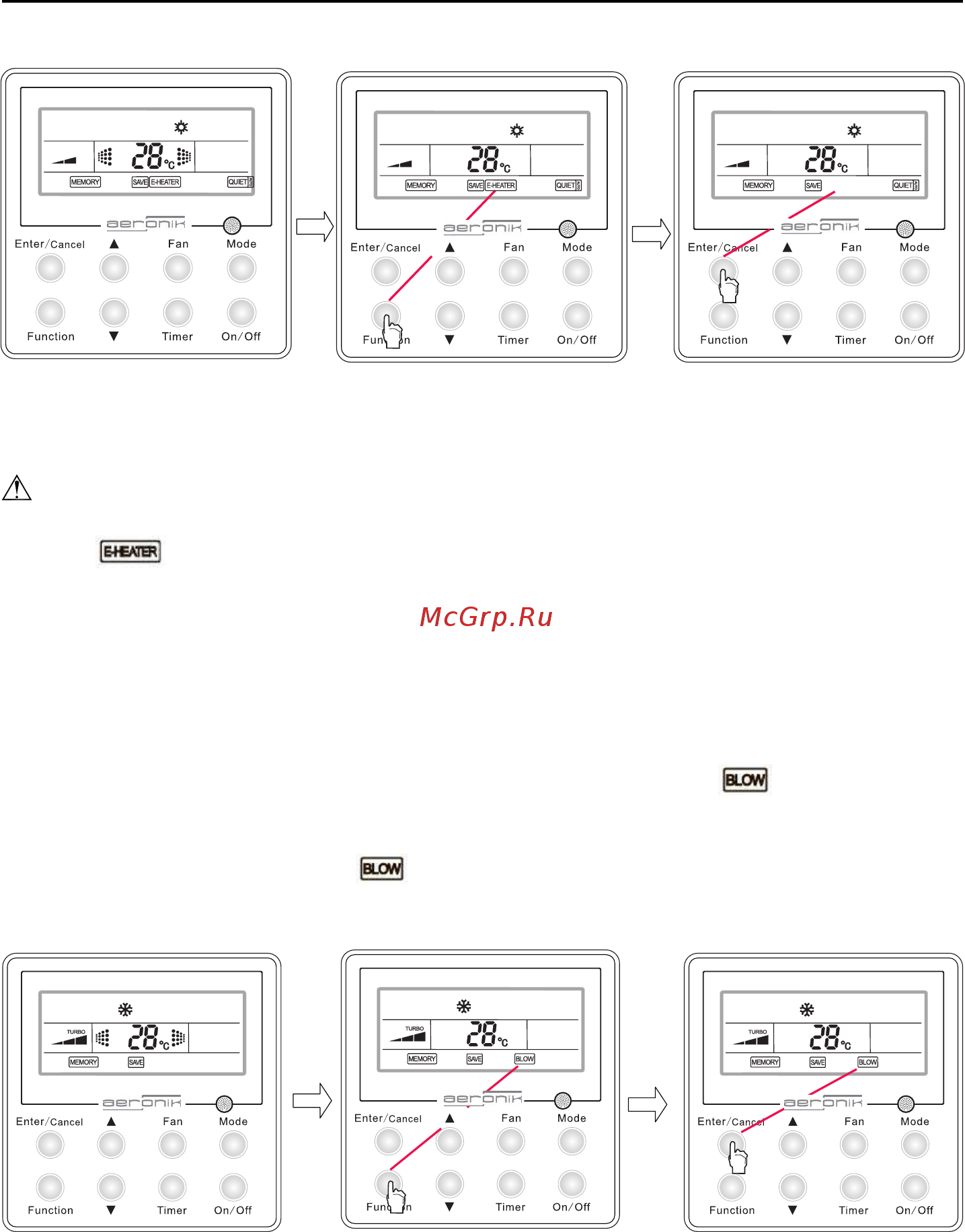

Рис. 21 Деактивация функции "Электронный отопитель" ( E-Heater)
Нажмите “Ввод/Отмена" (Enter/
Сancel) для деактивации функции
"Электронный отопитель" (E-
Heater)
Нажмите
"Функция" (Function) для
перехода в меню настроек
Функция "Электронный
отопитель" (E-Heater)
активна
Рис. 21 Деактивация функции "Электронный отопитель" ( E-Heater)
Примечание:
Функция E-Heater не доступна в режиме "Охлаждение" (Cool), "Осушение" (Dry), и "Вентиляция" (Fan), и
символ не отображается.
Если устройство включено на режим "Обогрев" (Heat), функция "Электронный отопитель" (E-Heater)
будет включена по умолчанию.
4.11 Обдув (Blow)
Функция "Обдув" (Blow): После выключения устройства, вода в испарителе внутреннего блока будет
автоматически испаряться, чтобы избежать появления плесени.
Активация функции "Обдув" (Blow): в режиме "Охлаждение" (Cool) и "Осушение" (Dry), нажмите кнопку
"Функция" (Function), выберите функцию "Обдув" (Blow), с мигающим символом , а затем нажмите
кнопку "Ввод/Отмена" (Enter/Cancel) для ее активации.
Деактивация функции "Обдув" (Blow): нажмите кнопку "Функция" (Function), выберите функцию
"Обдув" (Blow), с мигающим символом , а затем нажмите кнопку "Ввод/Отмена" (Enter/Cancel) для
ее деактивации.
Рис. 22 Активация функции "Обдув" (Blow)
Функция "Обдув" (Blow) не
активна
Нажмите "Функция" (Function)
для
перехода в меню настроек
Нажмите “Ввод/
Отмена" (Enter/Сancel) для
активации функции
"Обдув" (Blow)
Рис. 22 Активация функции "Обдув" (Blow)
