КАССЕТНЫЙ ФАНКОЙЛ

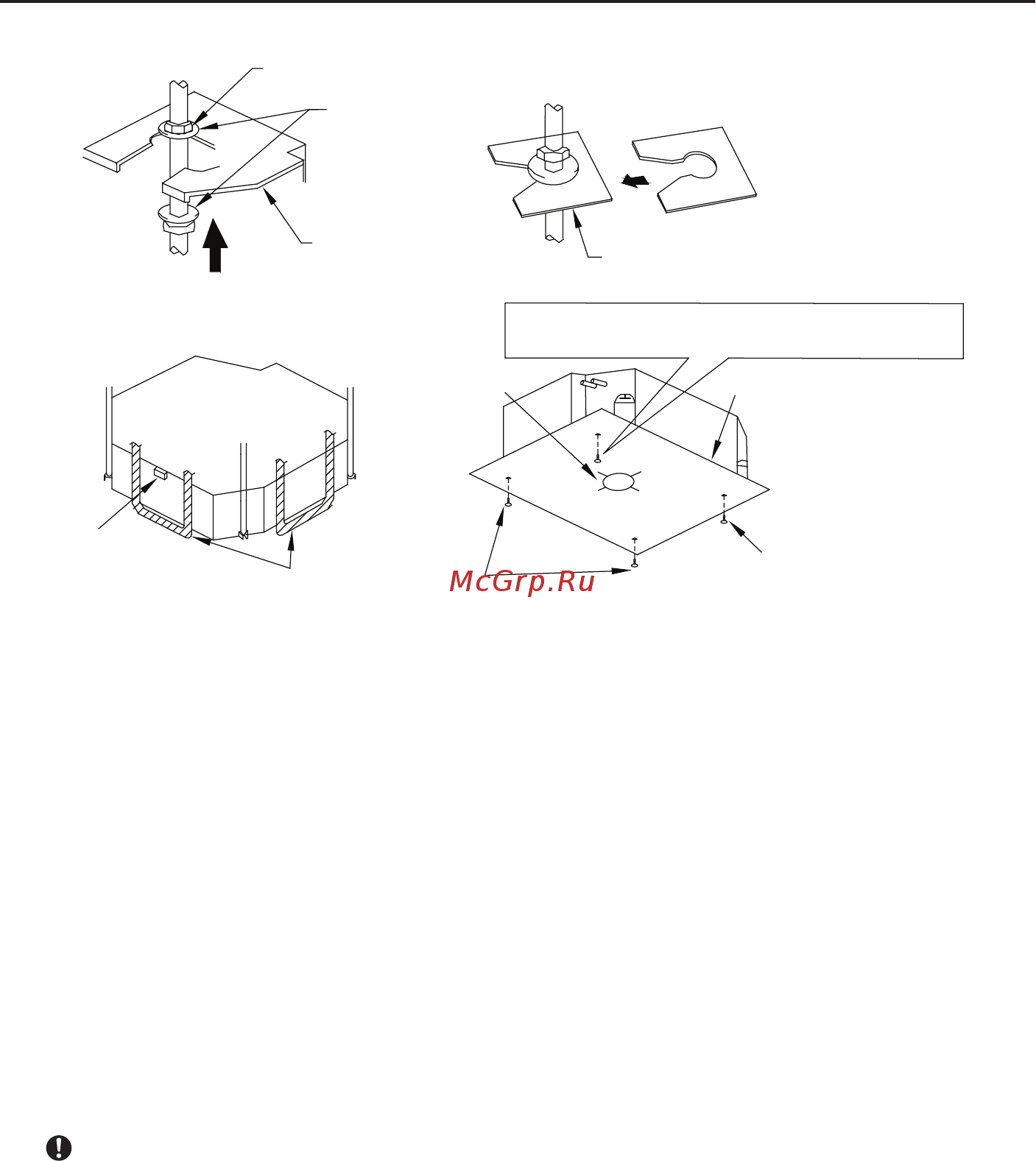

5.4 Основная часть подъемного устройства
Уровень воды
Виниловая трубка
Винты (прилагаются)
Крепеж кронштейна подвески
Центр проема в потолке
Прокладка (прилагается)
Шайба (прилагается)
Бумажный шаблон
Винты (прилагаются)
(закрепите
бумажный шаблон)
Крепеж кронштейна подвески
(прилагается) [Затяните вставки]
Вкладка
Винты крепите в конце трубок в углу дренажного
проема
Затяните двойные гайки
Рис.8
(1) Первые шаги установки.
При креплении кронштейна подвески на крепеж, используйте шайбу с прокладкой для верхней и
нижней части. Использование анкерного болта предотвратит изнашивание прокладки.
(2) Используйте бумажный шаблон (Рис.8).
1) Наложите шаблон на блок и сделайте отметки в местах расположения крепежных отверстий.
2) Используя шаблон, сделайте разметку на потолке для сверления отверстий под кронштейны или
анкерные болты.
(3) Установите и зафиксируйте блок (Рис.8).
(4) Проверьте, чтобы блок был расположен горизонтально (Рис.8).
Внутренний дренажный насос и поплавок входят в комплект устройства, убедитесь, что блок установлен
строго горизонтально при помощи водяного уровня. (Если блок наклонен в сторону, противоположную стоку
воды, это может быть причиной неисправности поплавка и привести к утечке воды).
(5) Ослабьте прокладку кронштейна подвески, предотвращая ее разрыв и затяните гайку на нем.
(6) Извлеките бумажный шаблон.
Надежно затянув гайки и болты, Вы предотвратите поломку фанкойла.
6 Дренажная труба
6.1 Установка дренажной трубы
(1) Диаметр дренажной трубы должен быть больше или равен диаметру соединительной трубы
(виниловая трубка, размер: 25 мм (наружный диаметр)) ( AFP-(85~200)XD(S,M)/B-T ).
(2) Прокладывайте дренажную трубу по кратчайшему пути с понижением, избегая петель, с уклоном как
минимум 1/100, с целью предотвращения образования воздушных пузырей ( Рис. 9)
(3) Если дренажный шланг не удается должным образом согнуть, добавляйте трубки подъема дренажа.
(4) Для недопущения провисания дренажного шланга, размещайте крю
ки его подвески на расстоянии
1-1.5 (Рис. 9)
