Проводной контроллер XK26
5 Ошибка дисплея
При возникновении неисправности во время работы системы, ЖК-дисплей покажет код ошибки в
области температур. При возникновении нескольких неисправностей, коды ошибок будут отображаться
поочередно.
При возникновении неисправности, выключите устройство и обратитесь к ближайшему

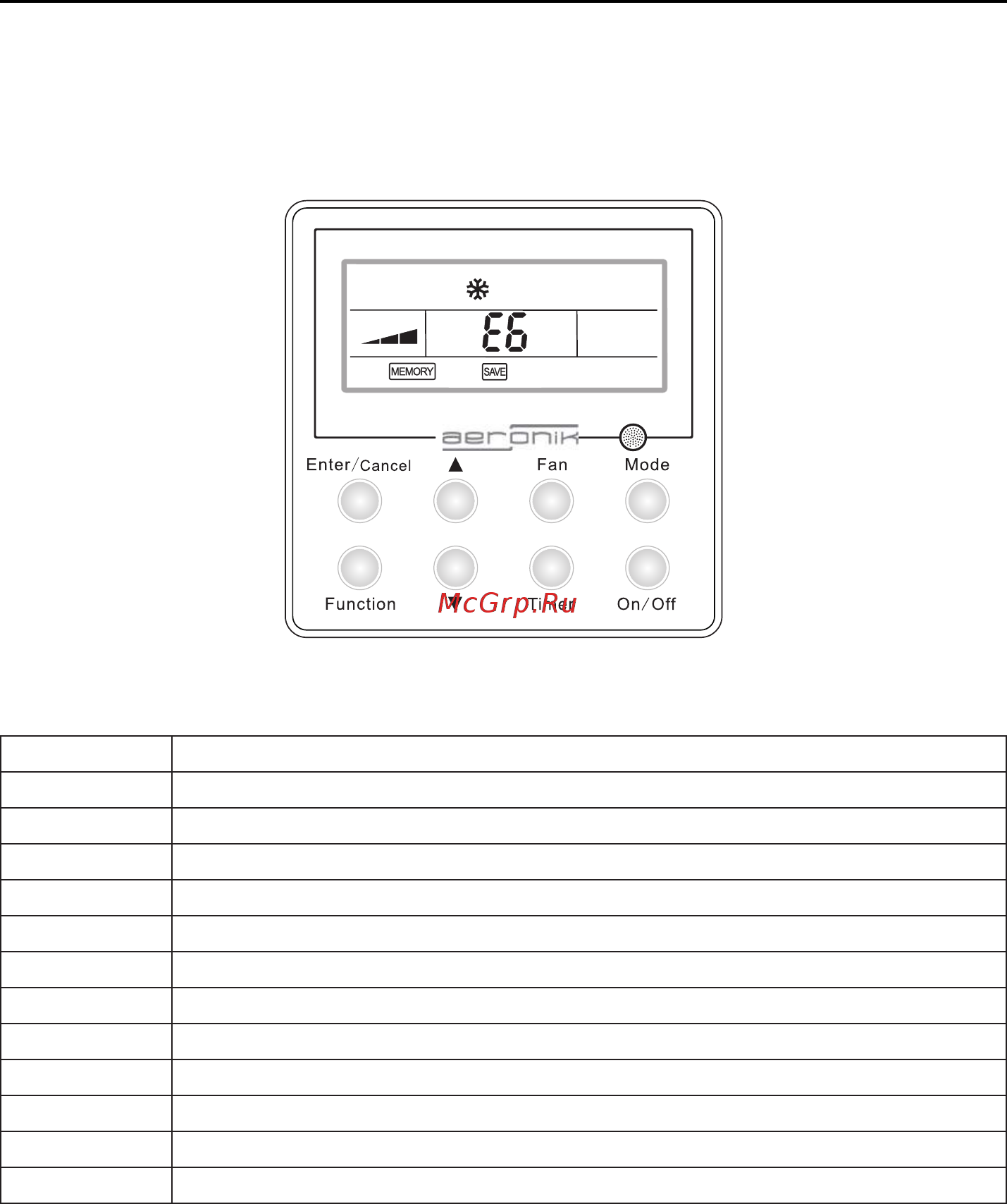

поставщику для консультации. На Рис.26 показана ошибка коммуникации.
Рис. 26 Ошибка коммуникации
Список ошибок
Код ошибки Описание ошибки
E0 Ошибка водяного насоса
E6 Ошибка коммуникации
E9 Защита от переизбытка воды
F0 Ошибка датчика темп. в помещении
F1 Ошибка трубного датчика внутри помещения
F5 Ошибка датчика темп. проводного контроллера
EH Ошибка электрического отопителя
C5 Ошибка соединительного кабеля
H6 Ошибка электродвигателя
er Ошибка водяного вентиля пропорционального действия
en
Ошибка двухпозиционного водяного вентиля
E8 Защита от перегрузки внутреннего вентилятора
