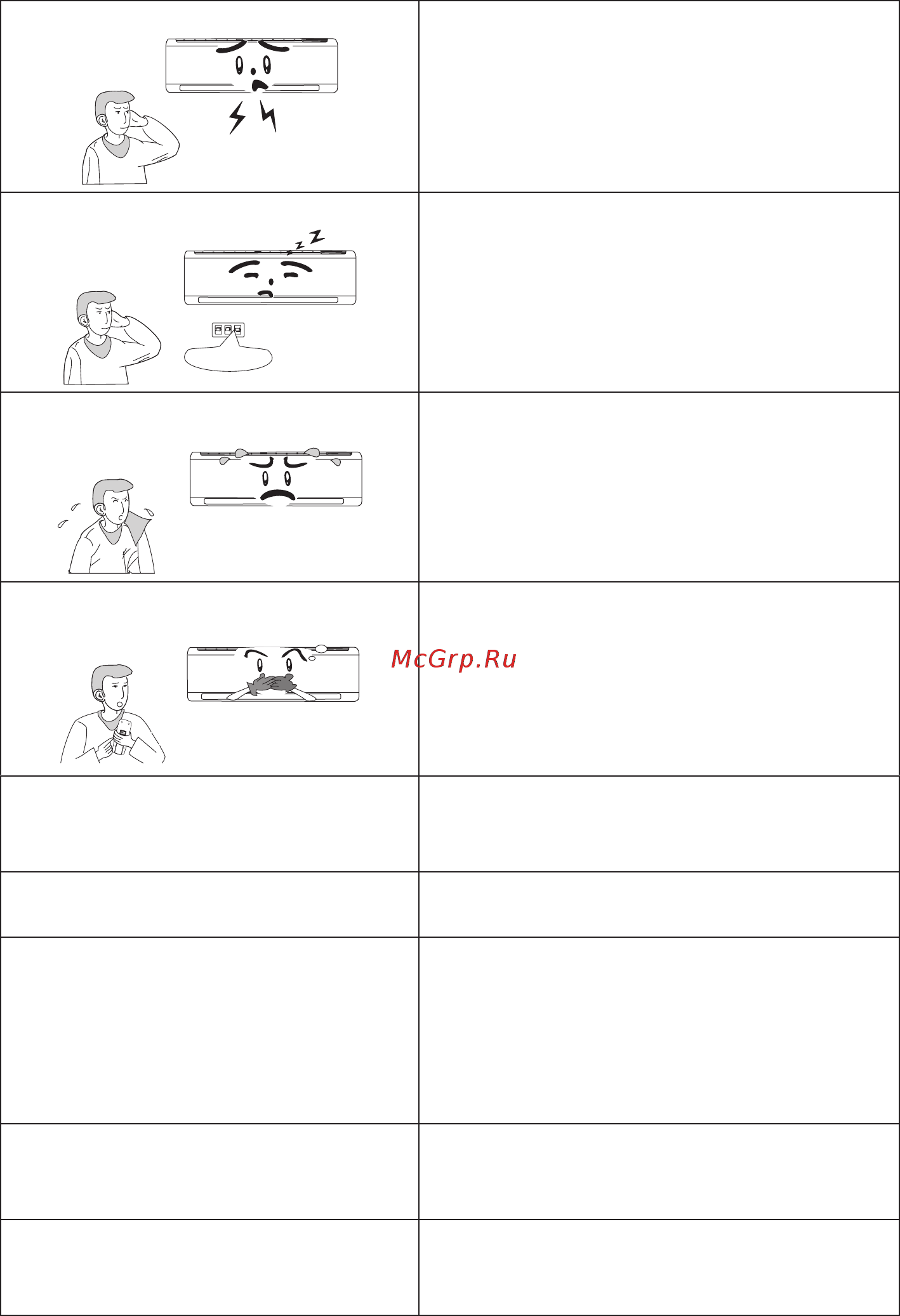

Слышны скрипы.
●
Это вызвано деформацией пластмассы в
результате изменения температуры.
Фанкойл вообще не
работает.
Поломка
● Не было ли выключено питание?
● Нет ли потери контакта в электропроводке?
● Не сработал ли переключатель защиты от
утечки тока?
● Не выходит ли напряжение питания за
пределы (проверяется специалистом)?
● Не работает ли ТАЙМЕР?
Н е н о р м а л ь н а я
мощность охлаждения
(обогрева).
● Правильно ли произведена установка температуры?
● Нет ли препятствий потоку воздуха у входного
и выходного отверстия?
● Не загрязнены ли фильтры?
● Не установлена ли малая скорость вращения
вентилятора внутреннего блока?
● Не находятся ли в помещение другие тепловые
источники?
Фанкойл не управляется с помощью
пульта дистанцион-
ного управления.
● Не находится ли пульт дистанционного управления
на удалении от внутреннего блока, превышающем
эффективное расстояние?
● Замените неисправные батарейки или пульт
дистанционного управления.
·
● Нет ли препятствий для прохождения сигнала
между пультом дистанционного управления и
приемником сигнала?
Утечка воды из блока.
●
Высокая влажность.
●
Переполнение конденсата
●
Сливной шланг плохо затянут.
Появление странных звуков из блока.
●
При включении и выключении вентилятора появляется
соответствующий шум.
Фанкойл не выпускает воздух.
●
В режиме Обогрева, когда температура теплообменника
фанкойла очень мала, поток воздуха прекращается, чтобы
предотвратить выпуск холодного воздуха.
● В режиме Охлаждения, когда температура
теплообменника фанкойла очень высока, поток воздуха
прекращается, чтобы предотвратить выпуск теплого
воздуха.
Образование влаги на воздуховыпускном
отверстии:
●
Если блок работает при высокой влажности в течение
длительного времени, влага будет генерироваться на
защитную решетку, а затем стекать с нее.
C5:Неисправность соединительной
перемычки.
● Проверьте, правильно ли закреплена перемычка.
Замените выключатель питания на новый.
11
