Проводной контроллер XK26

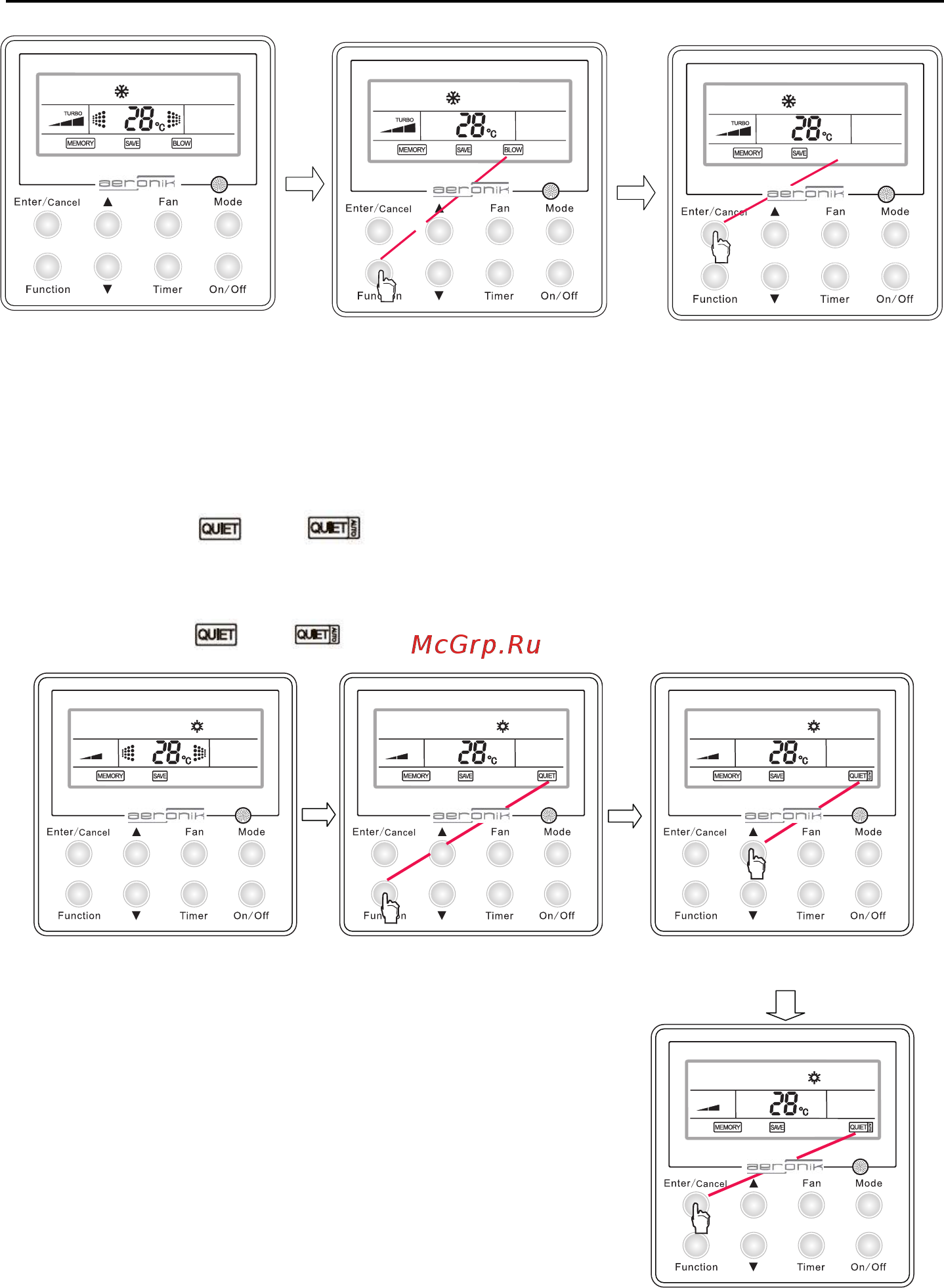

Рис. 23 Деактивация функции "Обдув" (Blow)
Функция "Обдув" (Blow)
активна
Нажмите "Функция" (Function) для
Нажмите “Ввод/
Отмена" (Enter/Сancel)
для деактивации функции
"Обдув" (Blow)
перехода в меню настроек
Рис. 23 Деактивация функции "Обдув" (Blow)
4.12 Тихий режим (Quiet)
Данная функции может быть двух видов: "Тихий режим" (Quiet) и "Тихий авто режим" (AUTO Quiet).
Активация функции "Тихий режим" (Quiet)/"Тихий авто режим" (AUTO Quiet): нажмите кнопку
"Функция" (Function), выберите функцию "Тихий режим" (Quiet) или "Тихий авто режим" (AUTO Quiet), с
мигающим символом или , затем нажмите ▲ или ▼ для выбора нужного типа, после этого,
нажмите кнопку “Ввод/Отмена" (Enter/Сancel) для ее активации.
Деактивация функции "Тихий режим" (Quiet)/"Тихий авто режим" (AUTO Quiet): нажмите кнопку
"Функция" (Function), выберите функцию "Тихий режим" (Quiet) или "Тихий авто режим" (AUTO Quiet), с
мигающим символом или , затем нажмите ▲ или ▼ для выбора нужный тип, после этого,
нажмите кнопку “Ввод/Отмена" (Enter/Сancel) для ее деактивации.
Рис. 24 Активация функции "Тихий режим" (Quiet)/"Тихий авто
режим" (AUTO)
Функция "Тихий
режим" (Quiet)/"Тихий авто
режим" (AUTO Quiet) не активна
Нажмите
"Функция" (Function) для
перехода в меню настроек
Нажмите “▲” или “▼” для
выбора функции “Quiet” or
“Auto Quiet”
Нажмите “Ввод/Отмена" (Enter/
Сancel) для активации данной
функции
1
101
