Проводной контроллер XK26

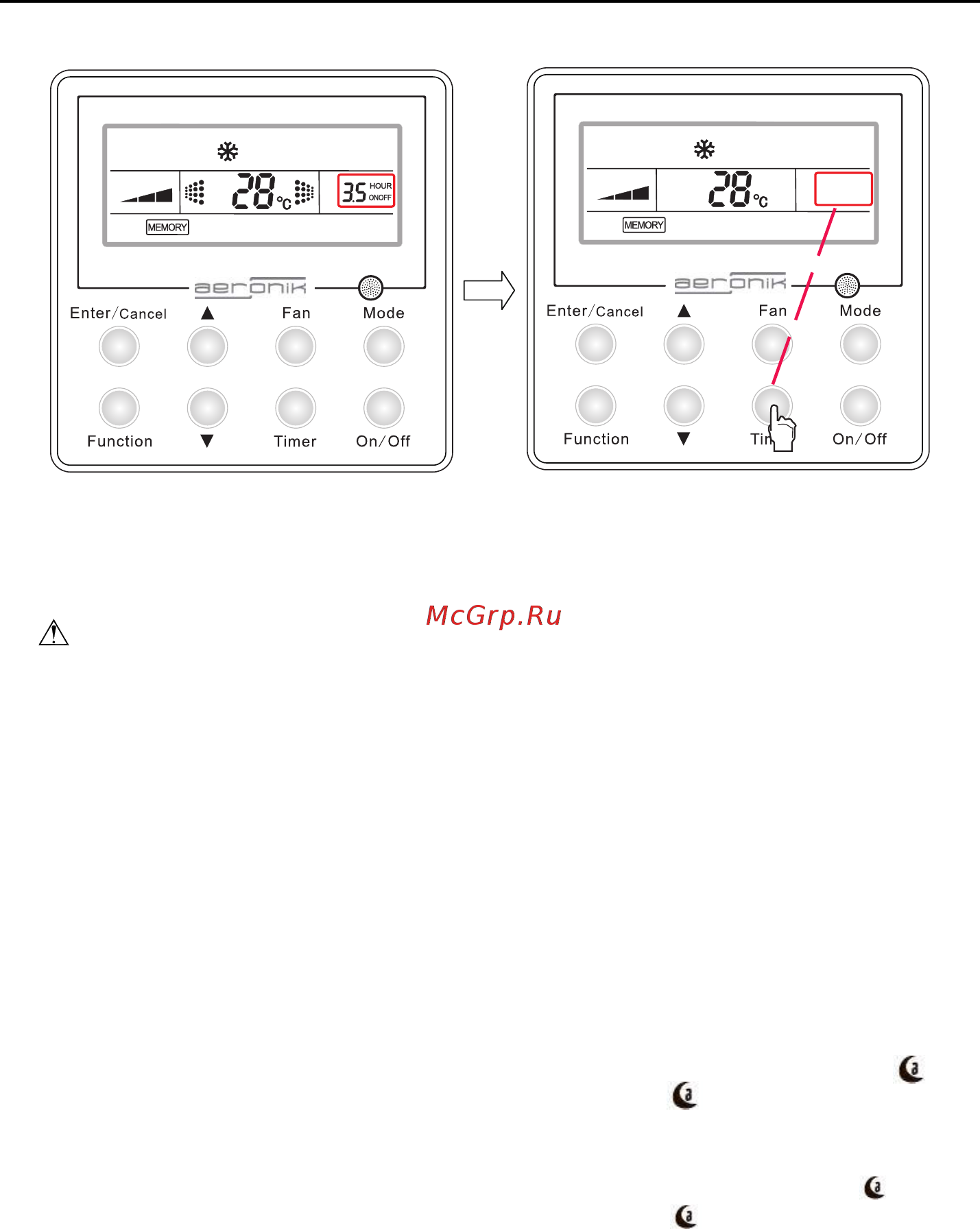

Рис.13 Установка Таймера при работе блока
Значение таймера задано при работе блока
Нажмите "Таймер" для подтверждения заданных
настроек
Рис. 13. Выход из меню "Таймер"
Диапазон Таймера: 0.5-24 часов. Каждое нажатие кнопки ▲ и ▼ увеличивает или уменьшает время на 30
мин. если нажимать одну из них, время будет автоматически увеличиваться / уменьшаться на 30 мин. каждые
0,3 сек.
Примечание
①
Когда установлено время ВКЛ/ВЫКЛ на таймере, отображенное время - это время включения
таймера при выключенном блоке и наоборот.
②
Заданное включение по таймеру начинается, когда устройство выключено; заданное выключение по
таймеру начинается, когда устройство включено.
4.7 Режим Сон (Sleep)
♦
Функция "Сон"
a.
В режимах охлаждения при работе устройства с функцией сна в течение 1 часа, заданная
температура будет увеличена на 1°С и еще на один 1°С через час. После этого устройство будет
работать при этой температуре.
b.
В режиме обогрева, при работе устройства с функцией сна в течение 1 часа, заданная температура
будет снижена на 1°С и еще на один 1°С через час. После этого устройство будет работать при этой
температуре.
♦
Как активировать режим "Сон":
При включенном устройстве и деактивированной функции "Сон",
, затем нажмите кнопку "Функция" для перехода в меню настроек функции "Сон" с мигающим значком
нажмите "Ввод/Отмена" для подтверждения действия,после чего значок перестанет мигать.
♦ Как деактивировать режим "Сон": При включенном устройстве и активированной функции "Сон",
нажмите кнопку "Функция" для перехода в меню настроек функции "Сон" с мигающим значком , затем
нажмите "Ввод/Отмена" для подтверждения действия, после чего значок исчезнет.
95
