Проводной контроллер XK26
4.6 Таймер (Timer)
При включенном или выключенном устройстве, нажмите кнопку "Таймер" для установки времени
автоматического включения/выключения устройства.
Таймер Вкл.:
Параметры таймера задаются перед включением блока. Когда блок выключен, нажмите кнопку
таймера. Отобразится время и мигание включения, затем нажмите ▲/▼ для настройки таймера, после чего
нажмите кнопку таймера снова для подтверждения. Если кнопка "Режим" нажата до подтверждения, блок
переключится на настройки таймера выключения. После выключения таймера, на дисплее появится: Время
ВКЛ/ВЫКЛ (время включения блока), время завершения работы блока отображаться не будет .
Таймер Выкл.:
Предназначен для установки времени выключения блока. Когда блок включен, нажмите кнопку
таймера. Отобразится время и мигание выключения, затем нажмите ▲ / ▼ для настройки таймера, после
чего нажмите кнопку таймера снова для подтверждения. Если кнопка Mode нажата до подтверждения, блок
переключится на настройки таймера выключения. После выключения таймера, на дисплее появится: Время
ВКЛ/ВЫКЛ (время выключения блока), время включения блока отображаться не будет.
Отмена настроек таймера:
Настройки таймера можно отменить, нажав "Таймер". Время не будет отображаться.

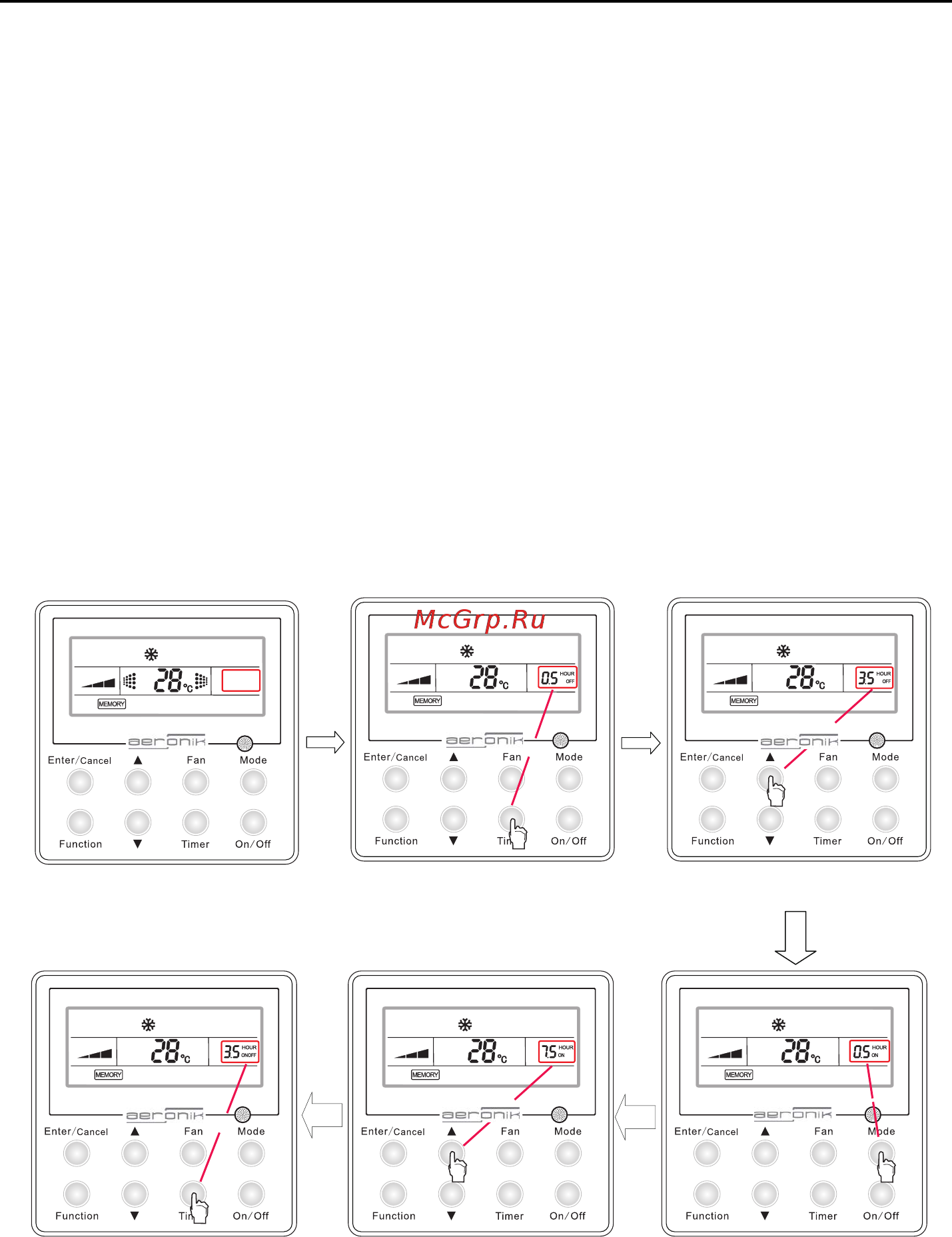

Рис. 12 Настройка Таймера на включение блока
Нажмите ▲ / ▼ для
установки нужного времени
Нажмите кнопку
"Таймер" для перехода
в режим настроек
Время по таймеру не
задано
Нажмите "Режим" для
установки времени
включения.
Нажмите ▲ / ▼ для установки
нужного времени
Нажмите "Таймер" для
завершения настройки
Рис. 12 Настройка функции "Таймер"
94
