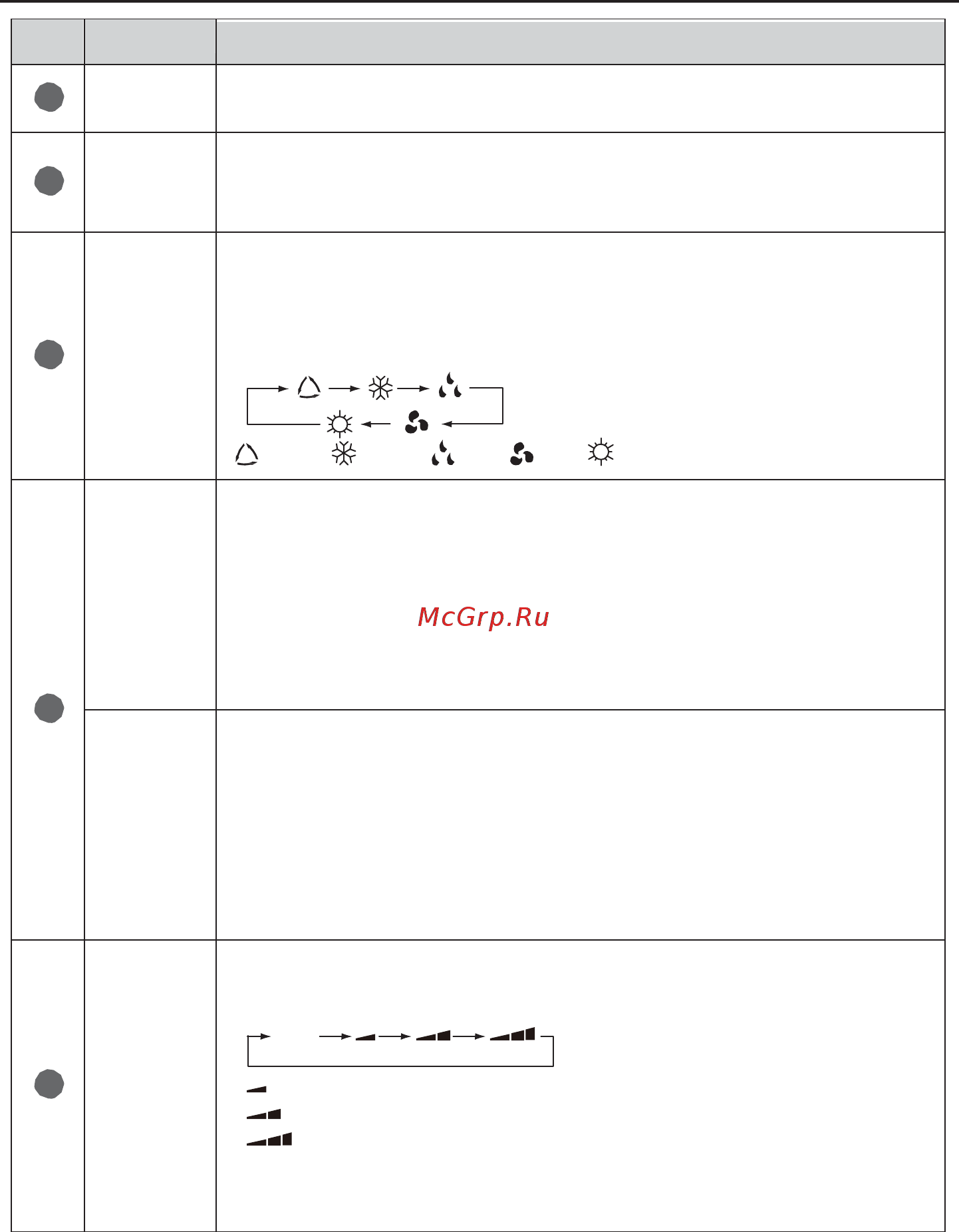

Беспроводной пульт дистанционного управления AYB1FA
№
Название
Описание функции
1
Передатчик
сигнала
● Передатчик сигнала
2
Кнопка
ВКЛ/
ВЫКЛ
●
Нажатие данной кнопки включает устройство; повторное нажатие -
выключает его. При выключении, Режим сна (кнопка Sleep) будет сброшен, при
этом все предварительные настройки будут сохранены.
3
Кнопка
MODE
(Режим
работы)
●Последовательным нажатием кнопки выбирается требуемый режим: авто
(AUTO), охлаждение (COOL), осушение (DRY), вентилятор (FAN), обогрев (HEAT).
Режим Авто запускается по умолчанию после включения питания. В таком
режиме заданная температура отображаться не будет; в режиме Обогрев,
начальное значение составляет 28°C (82°F); в других режимах, начальное
значение 25°C (77°F).
AUTO ; COOL; DRY; FAN;
HEAT
(только для нагревательного и
охлаждающего устройства)
4
Кнопка -
●
Предустановленная температура может быть снижена с помощью данной
кнопки. Нажав и удержаивая кнопку более 2 секунд можно быстро снизить
значение
температуры, при отпускании кнопки команда с пульта ДУ поступит на устройство.
Регулировка температуры недоступна в режиме Авто, но при помощи данной
кнопки заданная команда поступит на устройство. Диапазон
температуры по
Цельсию: 16-30; по Фаренгейту: 61-86.
Кнопка +
●
Предустановленная температура может быть повышена с помощью данной
кнопки. Если нажать и удерживать одну из кнопок в течение 2 секунд, то значение
температуры быстро меняется. Регулировка температуры недоступна в режиме
Авто, но при помощи данной кнопки заданная команда поступит на устройство.
Диапазон температуры по Цельсию: 16-30; по Фаренгейту: 61-86.
5
Кнопка
FAN
(Вентилятор)
● При нажатии данной кнопки можно выбрать скорость работы
вентилятора: авто, низкая, средняя, высокая. После включения питания, по
умолчанию скорость вращения вентилятора задана Авто.
Авто
●
Низкая скорость
Средняя скорость
Высокая скорость
Примечание: В режиме DRY (осушение), вентилятор будет работать на
низкой скорости, которая не регулируется.
83
