КАССЕТНЫЙ ФАНКОЙЛ

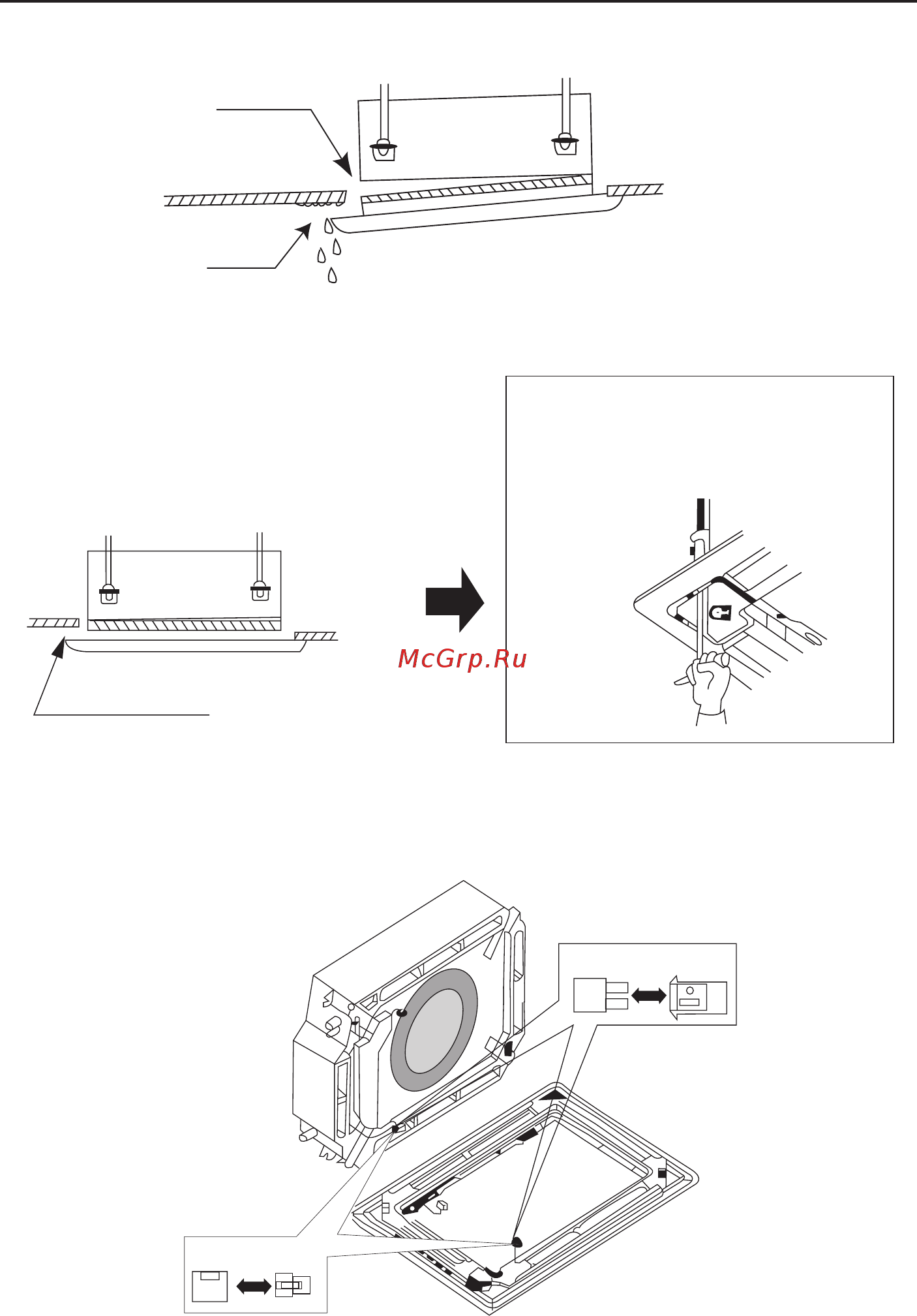

(1) Недостаточное или неправильное завинчивание крепежных элементов может привести к проблемам,
показанным на Рис.29.
Утечка воздуха
Утечка воздуха с потолка
Загрязнение из-за конденсации, утечек
Рис.29
(2) Если остается зазор между потолком и панелью после завинчивания винтов, заново
отрегулируйте высоту корпуса комнатного блока (Рис.30).
Зазор не допускается
Регулировка корпуса комнатного блока
возможна через отверстие в углу панели, если
сохраняется удержание уровня комнатного
блока и эта регулировка не влияет на разводку
дренажных труб и т.п
Рис.30
Убедитесь, что после закрепления не осталось зазора между
потолком и панелью (3).
1) Соедините разъемы для отображения ЖК-экрана, установленного на панели.
2) Соедините разъемы для провода двигателя поворотной заслонки, установленные на панели (Рис. 31).
На корпусе На панели
на панелиНа корпусе
Рис.31
61
