Кассетный фанкойл
4.3 Важные примечания
(1) Все работы по установке и вводу в эксплуатацию должны быть выполнены
квалифицированным специалистом в соответствии с данным руководством.
(2) Пожалуйста, всегда обращайтесь в сервисный отдел компании. Если Вы не обратились в компанию
с запросом о специалисте, компания в дальнешем не несет никакой ответсвенности за работу устройства.

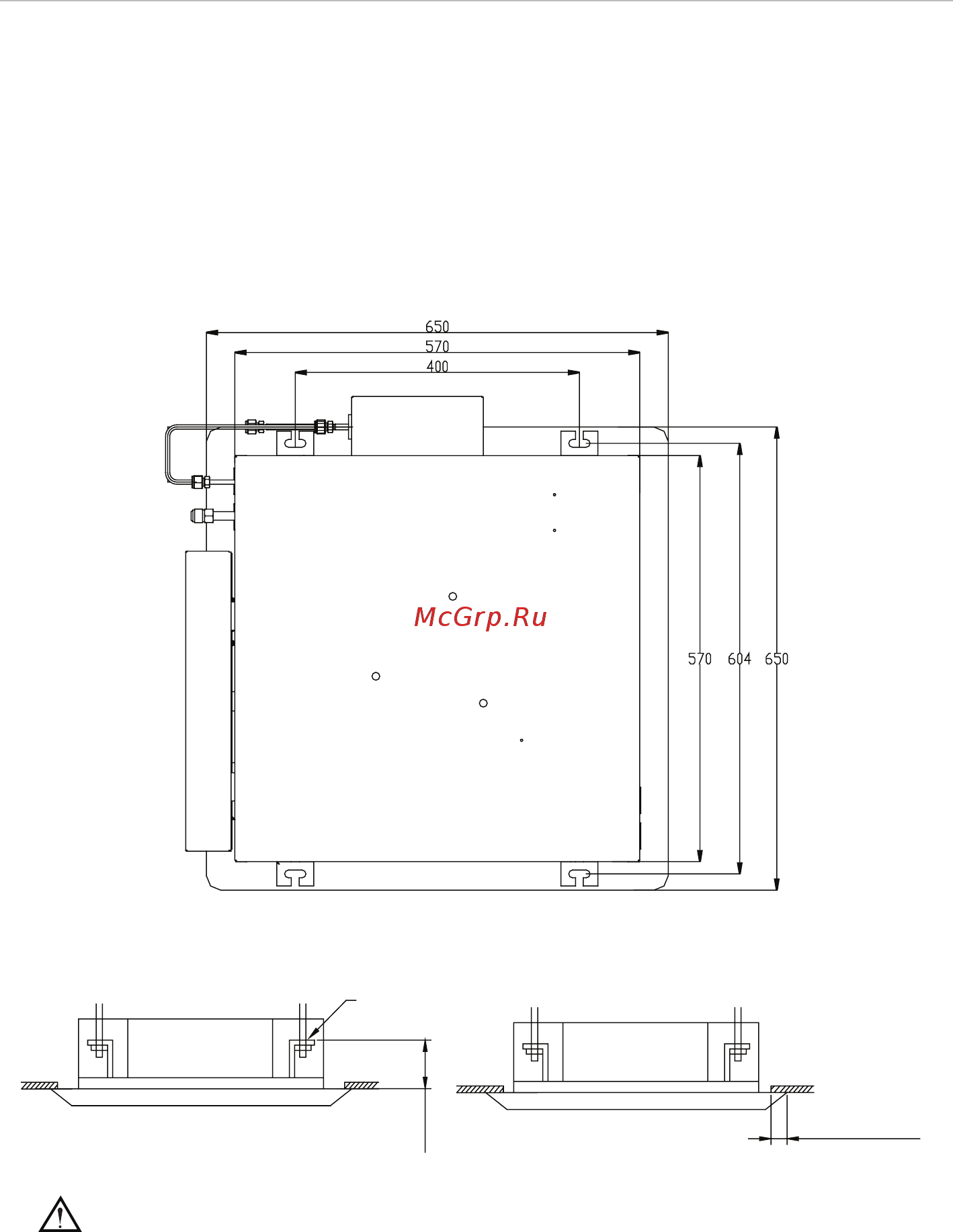

4.4 Разметка на потолке и установка болтов подвески
Рис.3 Схема размещения установки
Сверление отверстий в потолке должно производиться квалифицированным персоналом.
(160)
Потолок
Кронштейн подвески
Более 20
Рис.4
Примечание:
Установка возможна в потолочном проеме размером 910 мм, однако размер перекрытия потолочных
панелей должен составлять не менее 20 мм.
34
