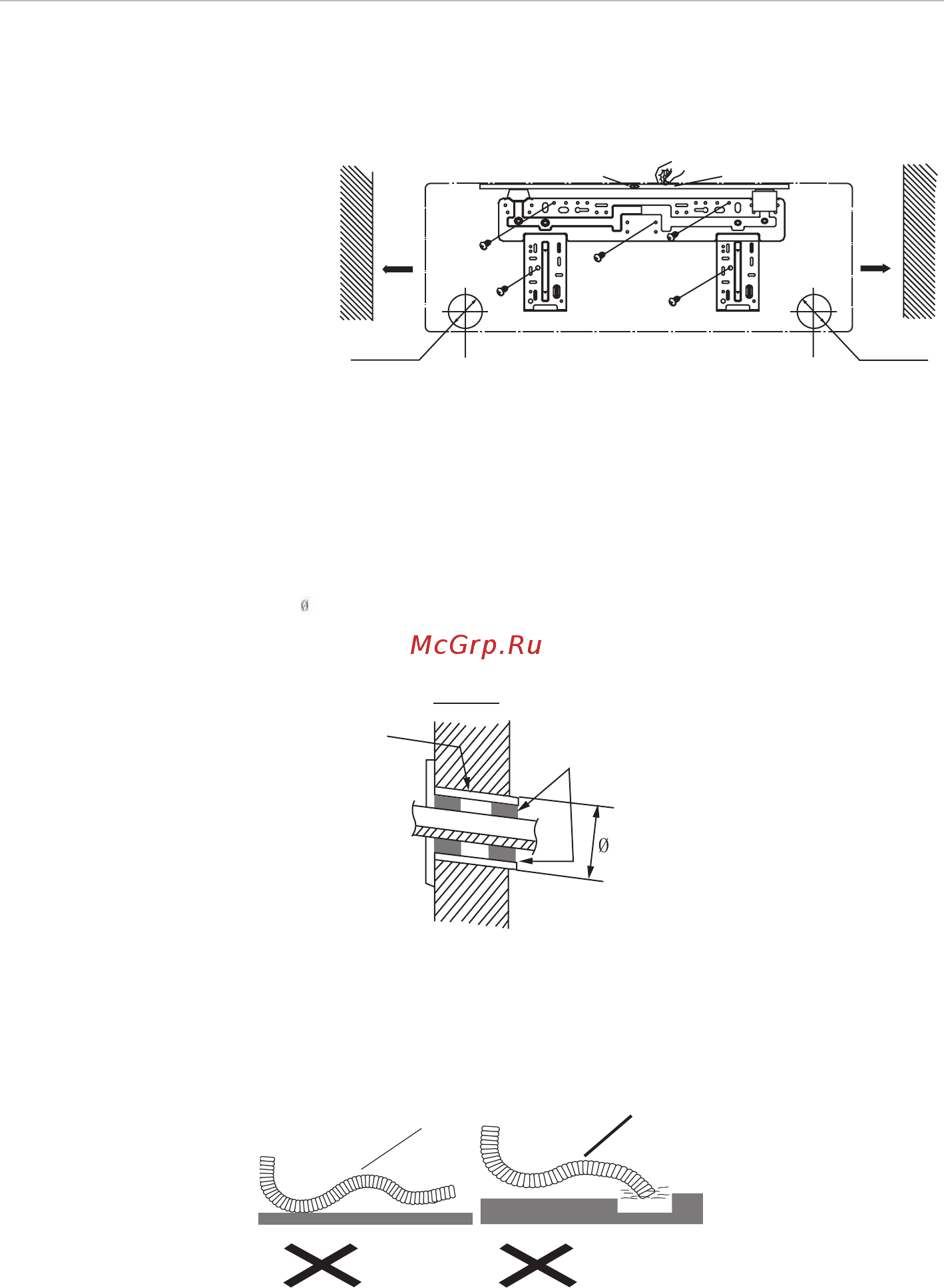

9. Монтаж устройства
9.1 Установка монтажной панели
(1) Всегда устанавливайте
монтажную панель горизонтально.
Из-за наличия воды, лоток блока
имеет двустороннюю схему
монтажа, выпускное отверстие
должно быть наклонено немного к
низу при монтаже, поднесите его к
центру круга,прилежащий угол
между радиатором и уровнем
должно стоять на отметке 0 или
выше, что хорошо для отвода
конденсационной воды.
(2) Закрепите монтажную панель на выбранном месте установки с помощью прилагаемых винтов.
(3) Убедитесь в том, что монтажная панель способна выдержать вес взрослого человека (60 кг), а также в
том, что вес равномерно распределен на каждый винт.
9.2 Установка трубного отверстия
(1) Проделайте трубное отверстие ( 55) в стене с небольшим наклоном вниз в на правлении внешней стороны.
(2) Вставьте в отверстие трубную соединительную втулку, защищающую соединительный трубопровод и
электропроводку от повреждений.
55
Внутри
Снаружи
Стенка трубки
Уплотнительная прокладка
Рис. 8
9.3 Установка сливного шланга
(1)
Для обеспечения нормального дренирования сливной шланг должен иметь наклон вниз.
(2)
Не растягивайте и не сгибайте сливной шланг, а также не утапливайте его конец в воду.
(3)
Если сливной шланг проходит через помещение, он должен быть обернуть изоляционным материалом.
Рис. 9
Рассто
яние
до
стены
150
мм
Стена
Отметьте середину
Градиометр
Стена
Рассто
яние
до
стены
150 мм
55 мм с правой
стороны
55 мм с левой
стороны
Заднее отверстие трубки
Заднее отверстие трубки
Рис. 7
Растяжка
Сгиб
Конец шланга утоплен
15
Настенный фанкойл
