КАССЕТНЫЙ ФАНКОЙЛ
1-1.5 м
(Правильно) 1/100 уклон или более
(Неправильно)

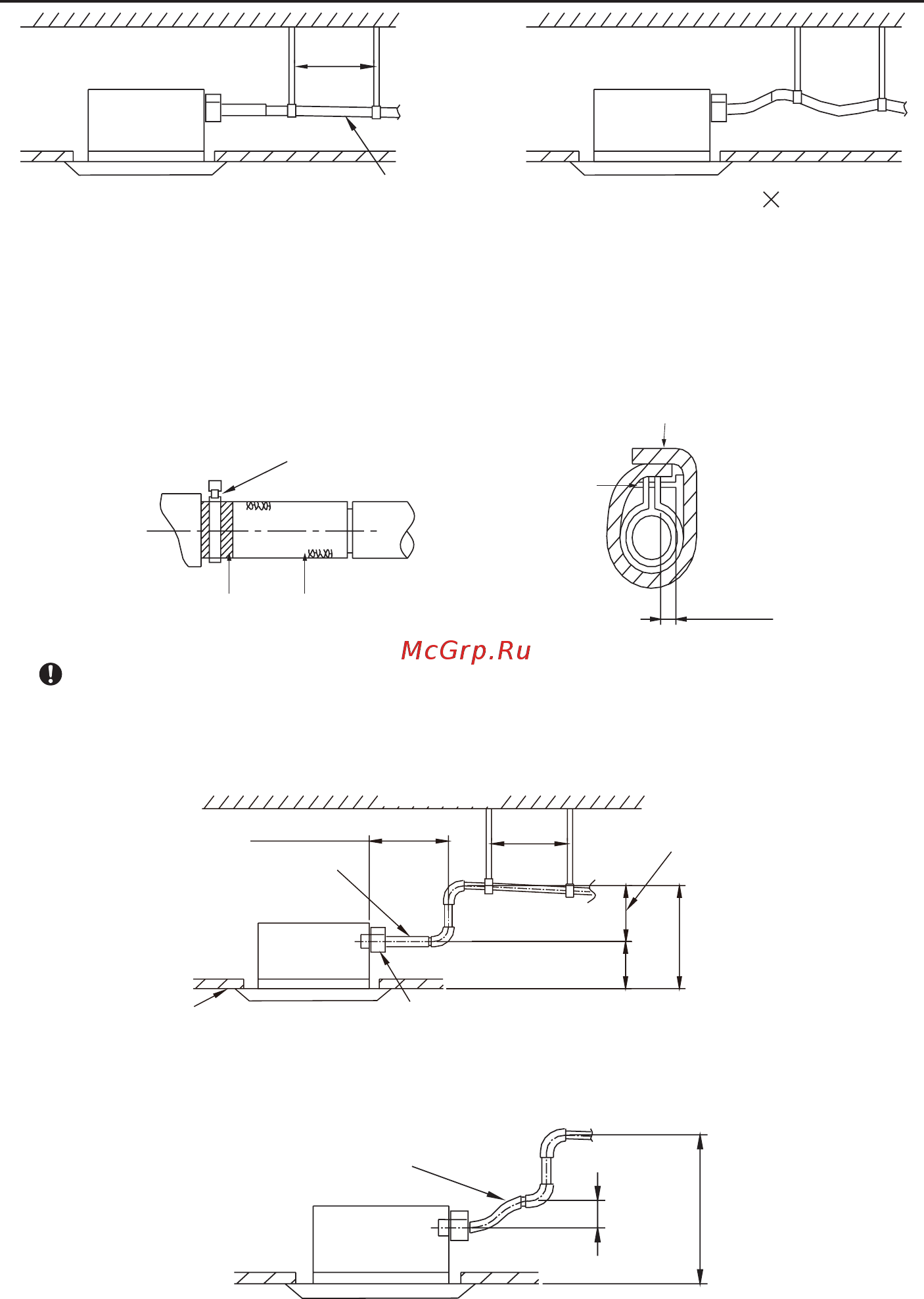

Рис.9
(5) Используйте прилагаемые дренажный шланг (1) и хомуты (2). Вставьте дренажный шланг в
дренажный разъем до серой ленты (Рис. 10)
(6) Затягивайте хомут до тех пор, пока головка винта будет выступать менее 4 мм из рукава (Рис. 10).
(7) Для изоляции оберните хомут на дренажном шланге большим изолирующим пакетом.
(8) Заизолируйте дренажный шланг внутри помещения.
Лента (прилагается)
Хомут (прилагается)
Хомут
менее 4 мм
Лента (серая)
Дренажный шланг
Рис.10
Предупреждения по применению трубок подъема дренажного трубопровода
(1) Устанавливайте трубки подъема дренажа на высоту не менее 280 мм (Рис. 11).
(2) Устанавливайте трубки подъема дренажа под прямым углом к комнатному блоку и на расстоянии не
более 300 мм от блока.
менее 500 мм
.
менее 300 мм
Трубка
подъема
дренажа
220 мм
Потолок
Хомут (прилагается)
Крепеж кронштейна
Крышка
Подъем дренажа
(прилагается)
1-1.5 м
менее 280 мм
Рис.11
Уровень наклона прилагаемого дренажного шланга должен быть не более 75 мм, так чтобы к
дренажному патрубку не прикладывалось дополнительной нагрузки (Рис. 11).
менее 500 мм
.
менее 75 мм
Подъем дренажа
(прилагается)
Рис.12
53
