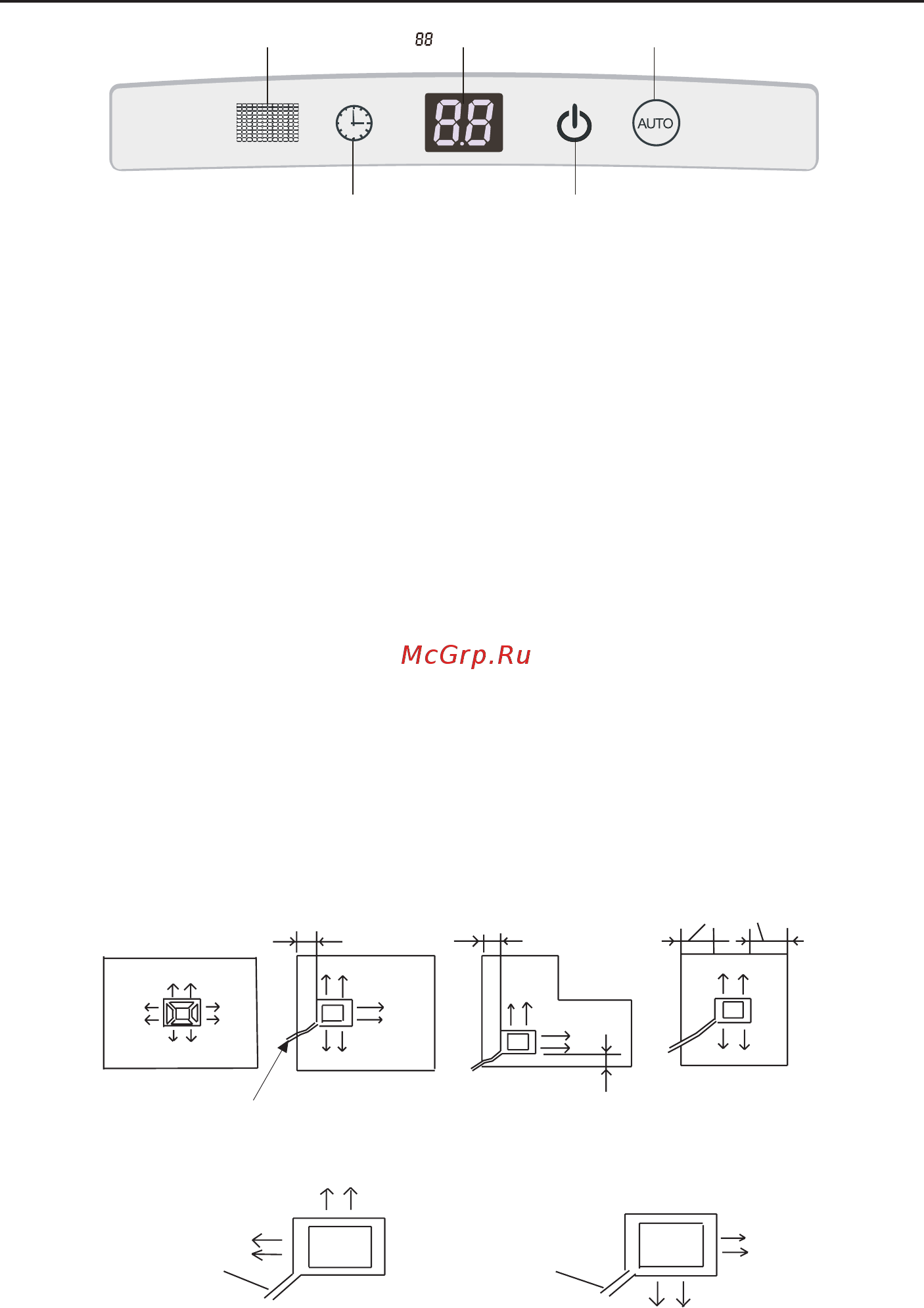

КАССЕТНЫЙ ФАНКОЙЛ
Приемник сигнала
ЖК-экран
Таймер и Сон
(индикатор желтого
цвета)
Рис. 3
Кнопка АВТО
Питание/Работа (индикатор красного и белого цвета)
ATB03
4.1 Функции на передней панели
(1)
Таймер и Сон (индикатор желтого цвета): загорается
, к
огда функция
Таймер или Сон вк
л
ючена; гаснет,
когда функция Тайм
ер ил
и Сон выключена.
(2) Питание (индикатор красного цвета): загорается, когда питание подключено и гаснет, когда питание
отключено.
(3) Запуск (индикатор белого цвета): загорается, когда устройство включено и гаснет, когда выключено.
(4) Кнопка АВТО :применяется для аварийного режима работы.
Если беспроводной пульт дистанционного управления утерян или поврежден, используйте кнопку
АВТО. В это время, устройство будет работать следующим образом:
(1) При работе: Если работа устройства остановлена, нажмите и удерживайте кнопку АВТО в течении 5
секунд для повторного запуска устройства.
(2) При остановке: При работе устройства, нажмите и удерживайте кнопку АВТО в течении 5 секунд для
остановки устройства.
(3) Когда устройство запущено, нажмите кнопку АВТО и удерживайте ее не более 5 секунд.
(4) Устройство будет автоматически выбирать режим ОХЛАЖДЕНИЕ, СУШКА, ВЕНТИЛЯЦИЯ, ОБОГРЕВ.
5 Установка блока
5.1 Выбор места для установки
(1) Очень важно определить постоянное место установки блока, т.к. переместить его в дальнейшем
будет достаточно сложно.
(2) Определите место для установки согласно Рис. 3
(3) Направление установки обозначено на Рис.3.
(4 направления）
Расположение труб
(3 направления)
(2 направления）
4’’(100мм) или более
4’’(100мм) или более 4’’(100мм) или более
39’’(1000мм) или более
Рис.3
Не располагайте устройство в 2х направлениях,как показано на Рис. 4, т.к. такая установка
может вызвать проблемы с производительностью.
Труба
Труба
Рис.4
49
